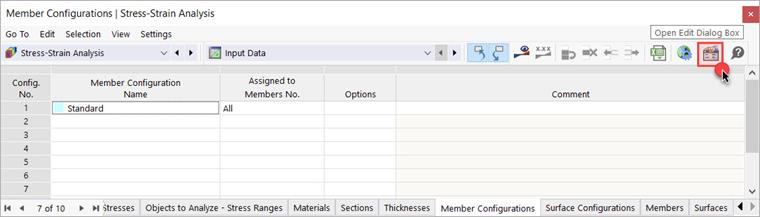

Se si attiva l'add-on "Analisi tensione-deformazione", la categoria di tabella "Analisi tensione-deformazione" è disponibile. Qui puoi definire configurazioni dell'asta e configurazioni della superficie , tra le altre. È possibile accedere alle impostazioni di configurazione con il pulsante (
) nella barra degli strumenti della tabella.
Nella finestra di dialogo di modifica delle configurazioni, è possibile specificare quali tensioni devono essere calcolate e quale tensione limite si applica in ogni caso. Selezionare una configurazione esistente dall'elenco o utilizzare il pulsante
per creare una nuova configurazione.

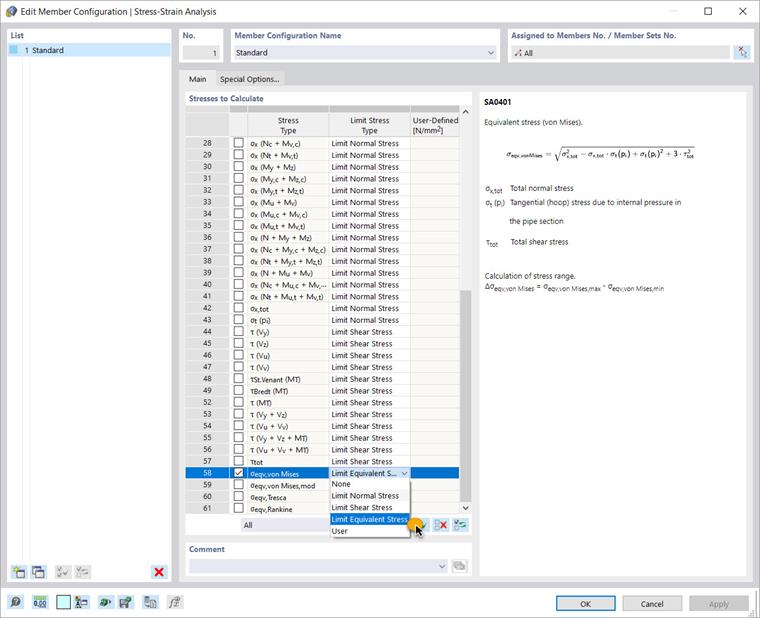

Configurazione dell'asta
Nel caso di una configurazione di aste, nella scheda 'Base' è possibile specificare per ogni tipo di tensione se la tensione normale limite, il taglio limite o la tensione di confronto limite deve essere utilizzata come riferimento. Tuttavia, è anche possibile specificare una tensione limite definita dall'utente. La tensione equivalente di von Mises è utilizzata come esempio per l'analisi del segmento. La formula corrispondente è visualizzata nella parte destra della finestra di dialogo.
È quindi possibile assegnare la configurazione alle aste individualmente. Per fare ciò, utilizzare la funzione di assegnazione tramite il pulsante
nella sezione 'Assegna all'asta nr.' (in alto a destra nella finestra di dialogo).
Configurazione superficie
Allo stesso modo, è possibile definire le specifiche per le superfici nella finestra di dialogo 'Modifica configurazione della superficie'. Qui è possibile specificare, ad esempio, che le tensioni della membrana siano esaminate dalla forza normale in direzione degli assi locali x e y e definire la tensione limite con la quale devono essere confrontate le tensioni esistenti.
