Ответ:

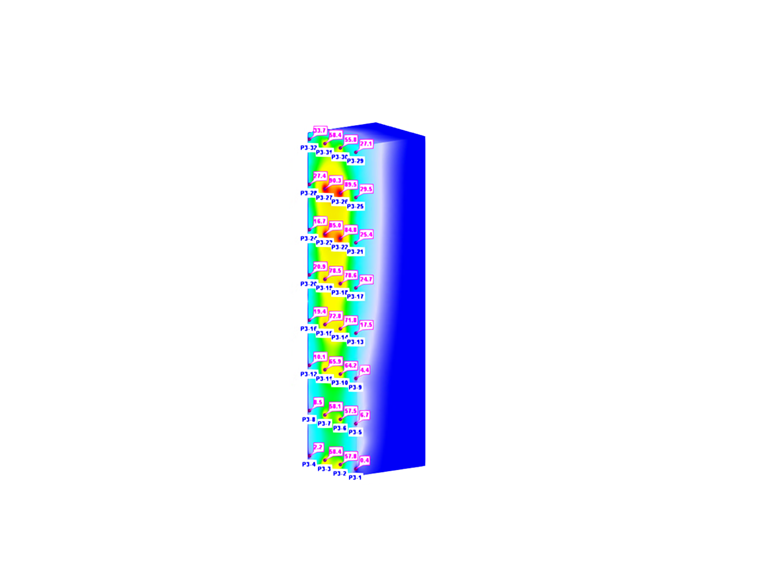

В области проектирования конструкций точное прогнозирование воздействия ветра на конструкции имеет решающее значение для обеспечения безопасности и производительности. Для повышения надежности моделирования CFD необходимо проверить данные экспериментальных или полевых измерений (рисунок 01). В данном FAQ описан процесс использования данных проверки в программе RWIND для получения надежных результатов.
Важность контрольного примера
Проверка является ключевым шагом в любом процессе моделирования. Это гарантирует, что модель точно отображает реальные условия. Сравнив результаты моделирования с экспериментальными данными, инженеры могут выявить несоответствия и усовершенствовать свои модели, что приведет к более точным прогнозам.
Пошаговый процесс ввода в программу RWIND для проверки данных
1. Подготовка экспериментальных данных
- Сбор данных об аэродинамической трубе или полевых данных
Получите распределение давления ветра на основе испытаний в аэродинамической трубе или измерений в полевых условиях. В нашем примере мы использовали данные о давлении ветра из экспериментальных данных на точках зонда.
- Формат данных

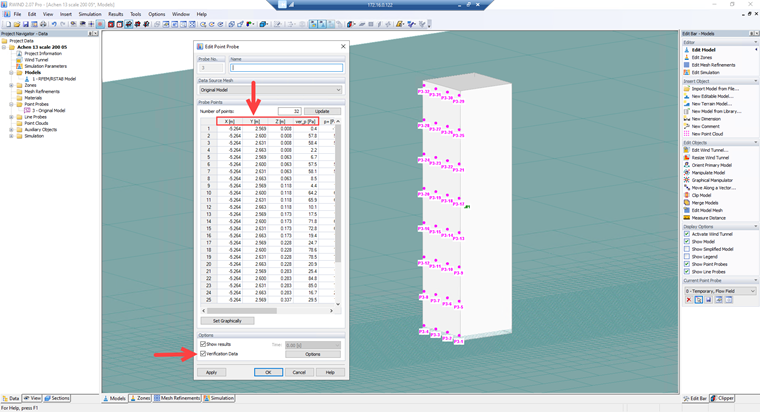

Сконвертируйте данные в формат, совместимый с программой RWIND, включая координацию точечных зондов и экспериментальное давление ветра. Вы также можете легко передавать данные с помощью функции копирования-вставки (Рисунок 02).
2. Настройка модели в RWIND
- Создать новый проект: Откройте RWIND и начните новый проект.
- Импортируйте геометрию из контрольного примера.
- Задать параметры моделирования: Задайте размер области, граничные условия, плотность сетки, профиль ветра и интенсивность турбулентности.
3. Результаты и методы интерполяции

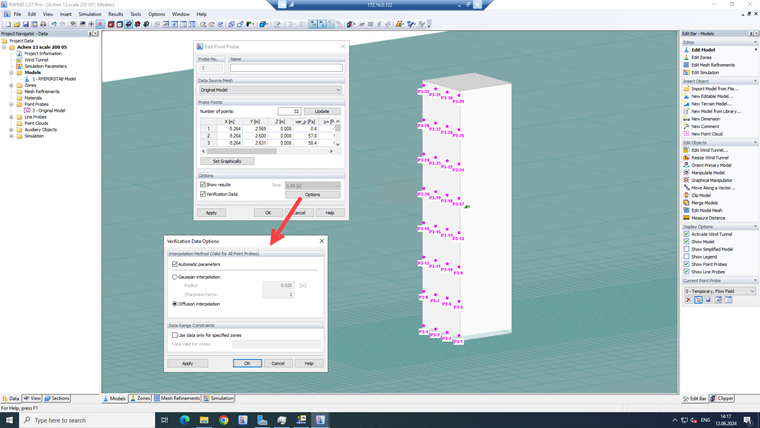

В RWIND доступны два метода интерполяции: тропная интерполяция и ядро интерполяции Гаусса (рисунок 03). Для всех зондов должен быть выбран только один метод (см. статью Базы знаний 1871). Можно перенести экспериментальные данные ветровых нагрузок с помощью метода интерполяции для расчета и проектирования конструкций в RFEM.
При методе распределения данные из «исходной» точки распределяются по поверхности. Она подходит для плотной сетки точек измерения. В случае тонких открытых конструкций данный метод интерполирует значения только на одной стороне плиты. Можно перенести экспериментальную ветровую нагрузку с помощью перемещенной техники для выполнения расчета и проектирования конструкций.

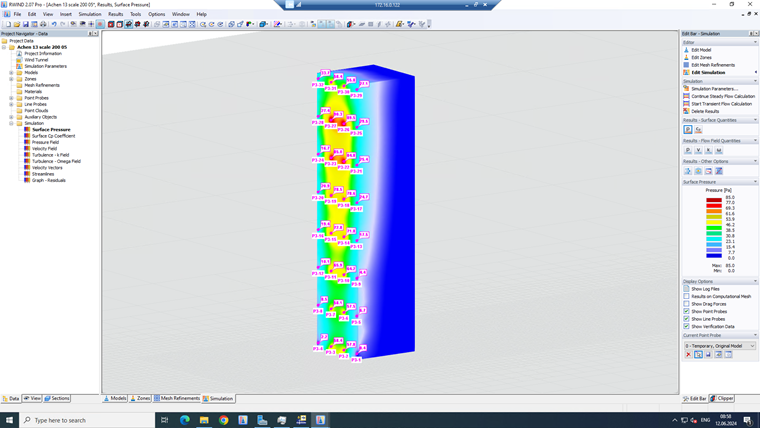

Ниже приводим результаты циркуляционной интерполяции (рисунок 04):

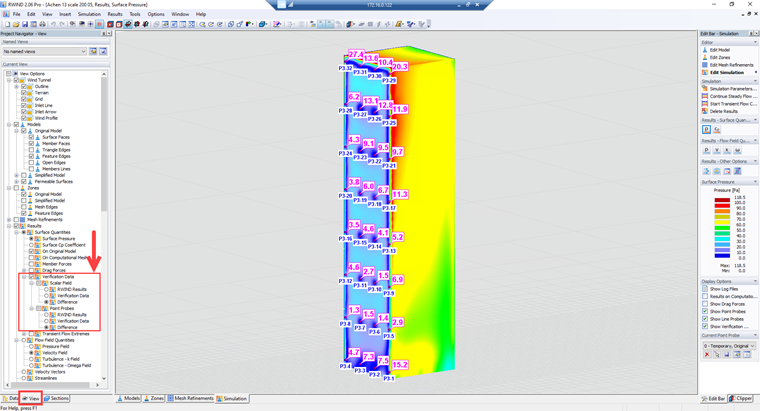

Различия между экспериментальными и численными значениями отображены на рисунке 5:
Заключение
Интеграция валидационных данных аэродинамической трубы в RWIND является решающим шагом в достижении точных и надёжных прогнозов воздушного потока. Благодаря систематическому подходу к подготовке, импорту и сравнению экспериментальных данных с результатами моделирования, инженеры могут усовершенствовать свои модели и обеспечить эффективность и безопасность расчётных проверок. Этот процесс не только повышает надежность программы RWIND, но и вносит вклад в общее развитие практики проектирования конструкций.
