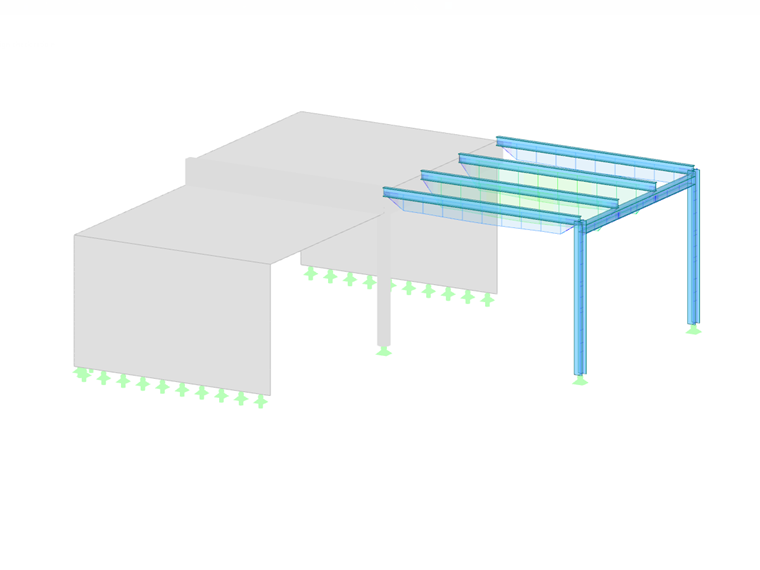

Dans ce tutoriel, nous souhaitons vous familiariser aux principales fonctionnalités du logiciel RFEM. Dans la première partie, un modèle a été défini et un calcul de structure a été effectué. La vérification du béton a été réalisée dans la seconde partie. Enfin, la troisième partie traite du calcul des barres en acier selon l'EN 1993-1-1 avec les paramètres CEN.
RFEM 6 | Tutoriel - Vérification de l'acier
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/fr/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![ko 001875 | AISC 341-22 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/fr/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![KB 001767 | AISC 341-16 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/034944/3400296/11.png?mw=512&hash=34cee10711e3f971f820be435910cf1365277cb9)
![Sismicité dans le module complémentaire Vérification de l'acier | résultats](/fr/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
![Fonctionnalité 002733 | Analyse sismique selon l'AISC 341-16 pour les barres en acier](/fr/webimage/046714/3671247/46714_FR.png?mw=512&hash=517cc2263300ffd8b63e548e2a1de21b6efc84c7)
Le module complémentaire Vérification de l'acier permet d'effectuer une analyse sismique selon l'AISC 341-16 pour les barres en acier.
Cinq types SFRS (systèmes résistant aux forces sismiques) sont disponibles pour ce faire.
![Fonctionnalité 002672 | Vérifications de stabilité et de section pour les sections formés à froid selon l'EN 1993-1-3](/fr/webimage/043981/3671097/43981_FR.png?mw=512&hash=8f56d80e68a55d09f49bacb0ffc97ea3c7a39924)
Le module complémentaire Vérification de l'acier vous permet d'effectuer des analyses de stabilité ainsi que des vérifications de section pour les profilés formés à froid selon les clauses 6.1.2 - 6.1.5 et 6.1.8 - 6.1.10 de l'EN 1993-1-3.
Accéder à la vidéo explicative![Vérification des aciers formés à froid selon l'AISI S100 / la CSA S136 dans RFEM 6](/fr/webimage/040277/3608083/40277_FR.png?mw=512&hash=12eeb145a74a86aeadd44678df1fbf9d8729d16b)
La vérification des barres en acier formées à froid selon l'AISI S100-16/la CSA S136-16 est disponible dans RFEM 6. Vous pouvez accéder à la vérification en sélectionnant « AISC 360 » ou « CSA S16 » comme norme dans le module complémentaire Vérification de l'acier. « AISI S100 » ou « CSA S136 » est alors automatiquement sélectionné pour la vérification formée à froid.
RFEM applique la méthode de résistance directe (MSD) pour calculer la charge de flambement élastique de la barre. La méthode de résistance directe offre deux types de solutions, numériques (méthode de la bande finie) et analytiques (spécification). La courbe de signature FSM et les formes de flambement peuvent être visualisées sous Sections.
