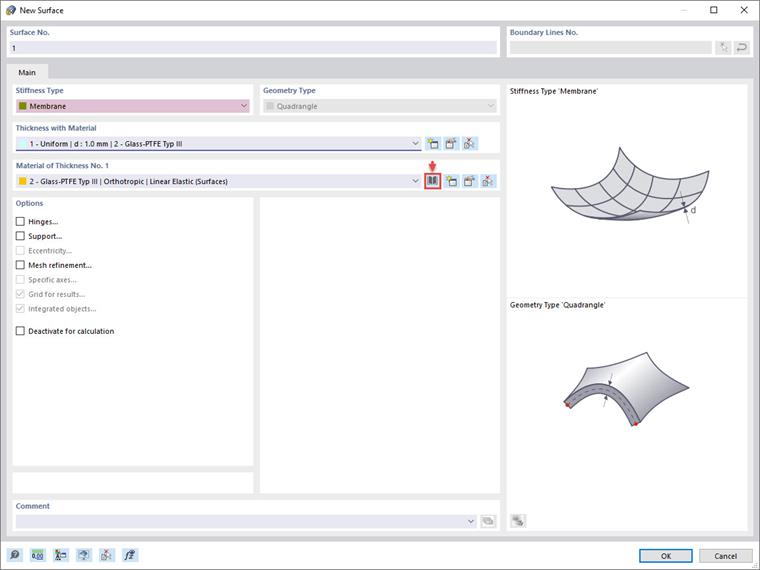

La membrana ahora se puede modelar con los bordes de la membrana definidos. Para este propósito, se debe crear un cuadrilátero usando el botón
en la barra de herramientas. Establezca el tipo de rigidez 'Membrana ' para esta superficie.
El espesor de referencia de la membrana se establece automáticamente seleccionando el material Vidrio-PTFE Tipo III en la biblioteca.

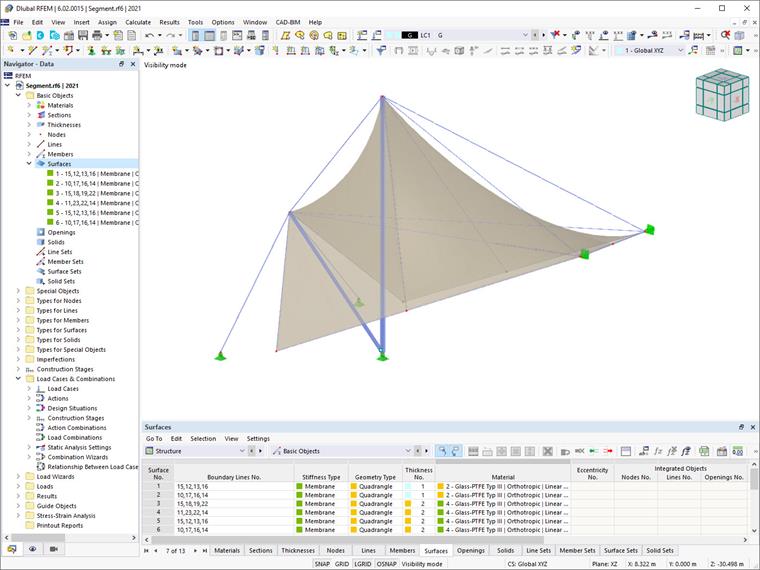

La superficie de la membrana ahora se puede colocar entre las líneas del borde, como se muestra en la imagen image032497 Colocación de la membrana .

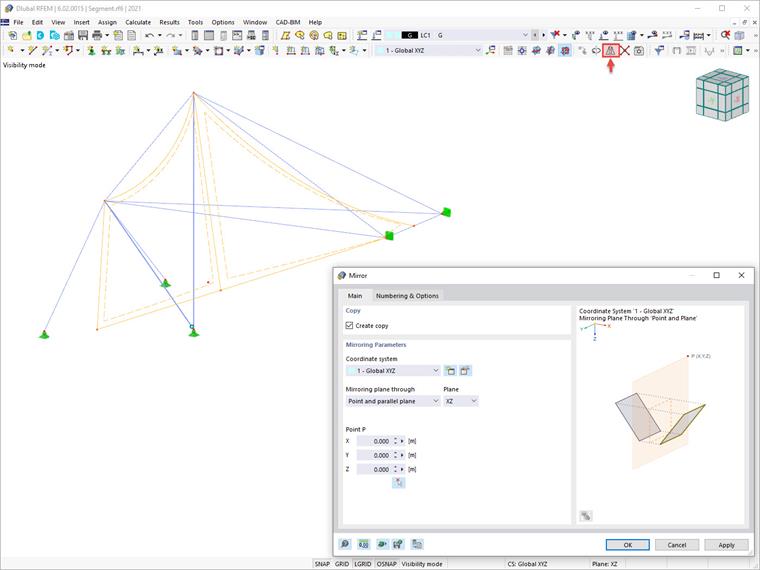

Para obtener la membrana completa, seleccione las superficies que acaba de definir con las barras asociadas y luego simetría usando el botón
en la barra de herramientas.
De esta forma se modela completamente la membrana como se muestra en la imagen image032499 Membrane .
