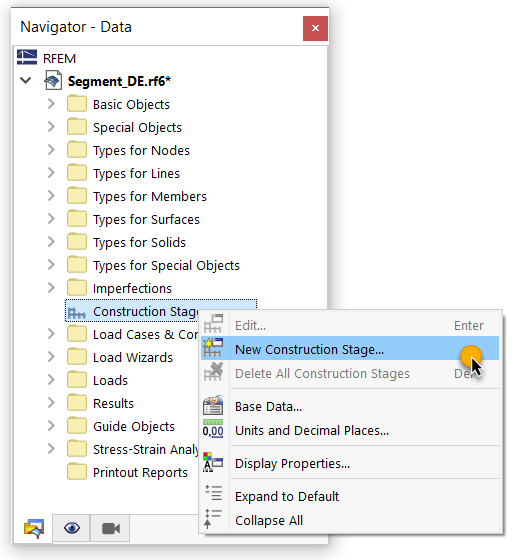

Como ya se mencionó, se deben definir etapas de construcción separadas para las estructuras primarias y secundarias. En RFEM 6, las etapas de construcción se gestionan en el cuadro de diálogo 'Etapas de construcción', que se puede llamar a través del Navegador - Datos.
En la pestaña 'Base' del diálogo, debe especificar los elementos estructurales para los cuales se realizará un cambio en el proceso de construcción. Por ejemplo, si se va a agregar una superficie en la etapa de construcción actual, se debe seleccionar la opción 'Superficie'. Al marcar un elemento en la sección 'Cambios en comparación con la etapa de construcción anterior', se agrega una pestaña correspondiente en el cuadro de diálogo, en la que puede realizar la selección adecuada y los ajustes detallados. Para definir la primera etapa de construcción (llamada 'Forma 1' en el ejemplo), marque las casillas de verificación 'Miembros' y 'Soporte nodal'.
La adición y desactivación de elementos estructurales funciona de manera relativamente similar para los distintos elementos. Tan pronto como se hayan activado las pestañas correspondientes para los elementos en la pestaña 'Base' en 'Cambios en comparación con la etapa de construcción anterior', se pueden especificar allí los elementos a activar o desactivar. Los objetos también se pueden seleccionar gráficamente usando el botón
. La selección se puede cancelar utilizando el botón
. Todos los objetos que ya se han activado en la etapa de construcción anterior o activa se muestran en 'Activo'. En este ejemplo, los elementos y apoyos nodales previamente definidos deben activarse para la primera etapa de construcción.

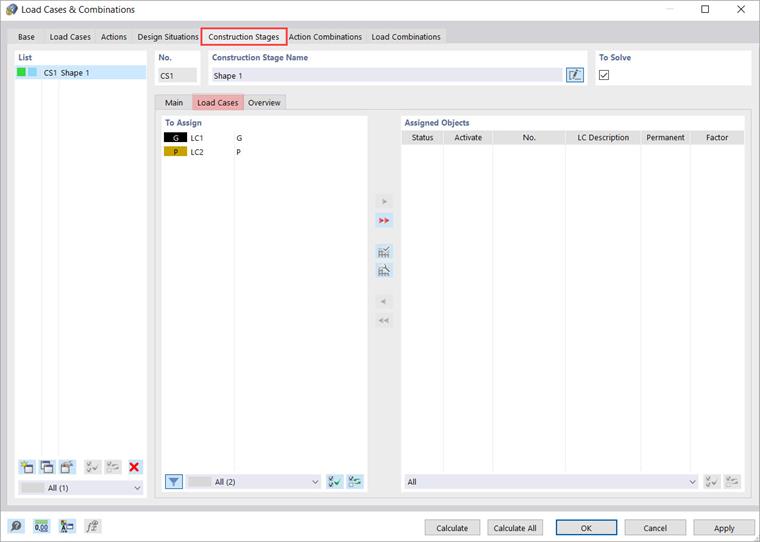

En el siguiente paso, los casos de carga que se deben tener en cuenta se asignan a la etapa de construcción. Esta asignación se lleva a cabo en el cuadro de diálogo 'Casos de carga y combinaciones', Registro 'Secciones de construcción'y Sub- pestaña 'Casos de carga'. Aquí encontrará una lista de todos los casos de carga disponibles para la etapa de construcción seleccionada. Con el botón

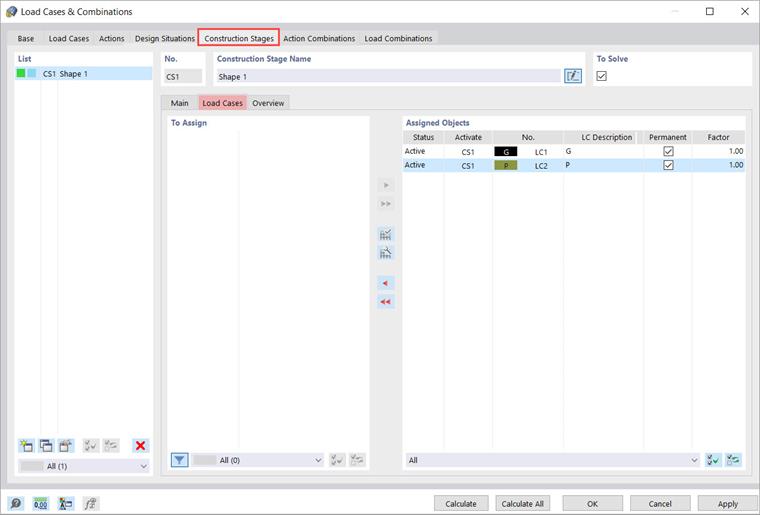

puede asignar un caso de carga a la fase de construcción como 'permanente', con el botón
como 'no siempre '. Los casos de carga también se pueden asignar individualmente con
o completamente con una etapa de construcción. Según el tipo de caso de carga, se decide si el caso de carga se clasifica como 'permanente' o 'no siempre'.
En la primera etapa de construcción, ambos casos de carga deben considerarse como 'constantemente'. De esta manera, estos casos de carga se "imprimen" en el sistema y sus efectos (tensiones y deformaciones) se transfieren a las siguientes etapas de construcción. Por el contrario, los casos de carga no permanente solo son efectivos en la etapa de construcción a la que están asignados.

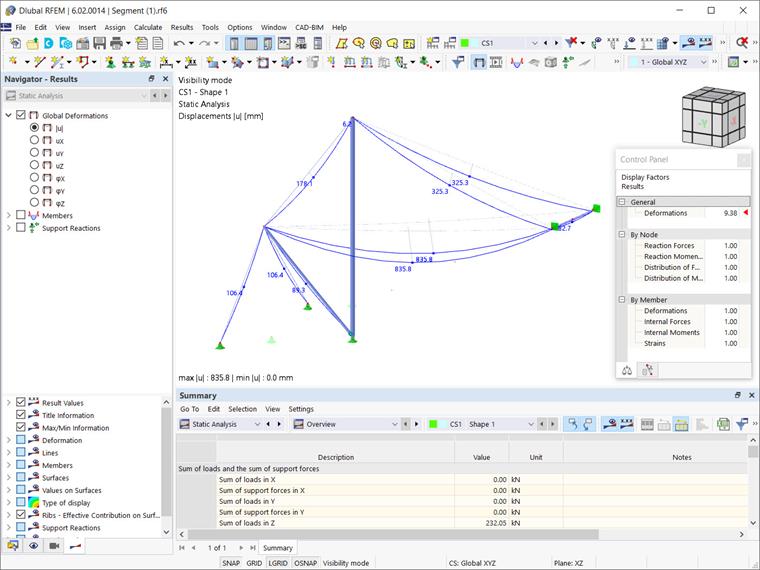

Finalmente, puede usar el botón 'Calcular' para analizar la etapa de construcción respectiva. El resultado del cálculo se muestra en la imagen Formulario 1.
