El segmento está estabilizado por Cables Stay , que actúan en la parte exterior del segmento. Para hacer esto, se deben crear los nodos a los que se unen los cables atirantados.
Primero, se crea el nodo central en el centro del segmento: Haga clic con el botón derecho en el nodo exterior (el nodo final del puntal) y seleccione la función Mover/Copiar en el menú contextual. En el siguiente diálogo, active la opción Crear una copia . Introduzca el radio de toda la estructura de 144 m como vector de desplazamiento en la dirección X.
Si también ha configurado todos los nodos externos de las cuerdas con el botón 'Nuevo nodo '
, puede copiar estos nodos arrastrándolos en la dirección Z- Girar alrededor del nodo central creado previamente. Para posicionar los nodos correctamente para modelar los cables, se deben rotar 7.5 o -15 grados (ver imagen image032456 Copiar los nodos externos ).

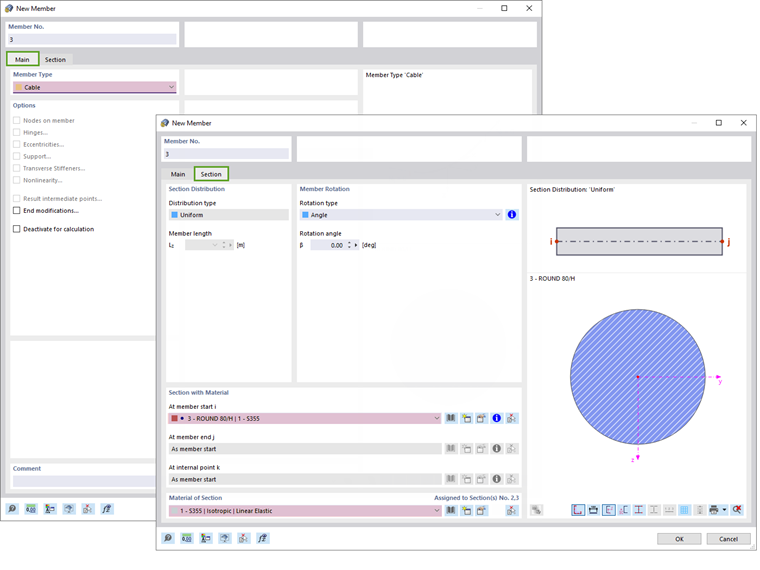

Ahora defina una nueva barra con el tipo de barra ' Cuerda '. Seleccione una barra redonda como la sección transversal en la sección 'Barra' de la biblioteca y establezca el diámetro en 80 mm.
Finalmente, coloque las varillas de cable como se muestra en la imagen image032457 Posicionamiento de los tirantes (1-2, 3-2, 2-4).
