Vzhledem k tomu, že membrána má být zavěšena, je v dalším kroku třeba stanovit graficky její okraje se zohledněním uložených DXF dat. Pro zakreslení hraničních linií membrány aktivujte fólii na pozadí (viz kapitola Import souboru DXF jako fólii na pozadí ). Ty lze zobrazit jako linie
a polylinie (oblouky)

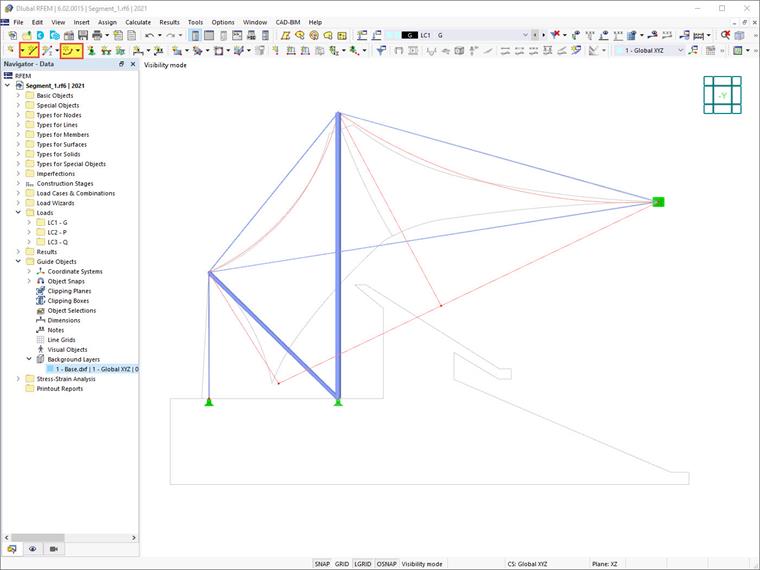

, jak je znázorněno na obrázku image032490 Hraniční linie membrány .

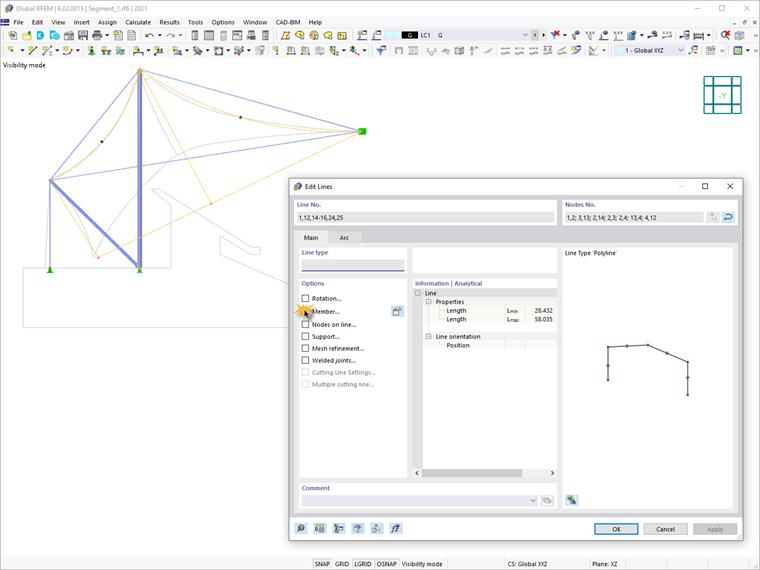

Po zadání okrajů membrány můžeme těmto liniím přiřadit pruty pomocí funkce Vybrat → Pravým tlačítkem myši → Upravit . Za tímto účelem v dialogu 'Upravit linie ' zaškrtněte políčko Pruty u vybraných linií.

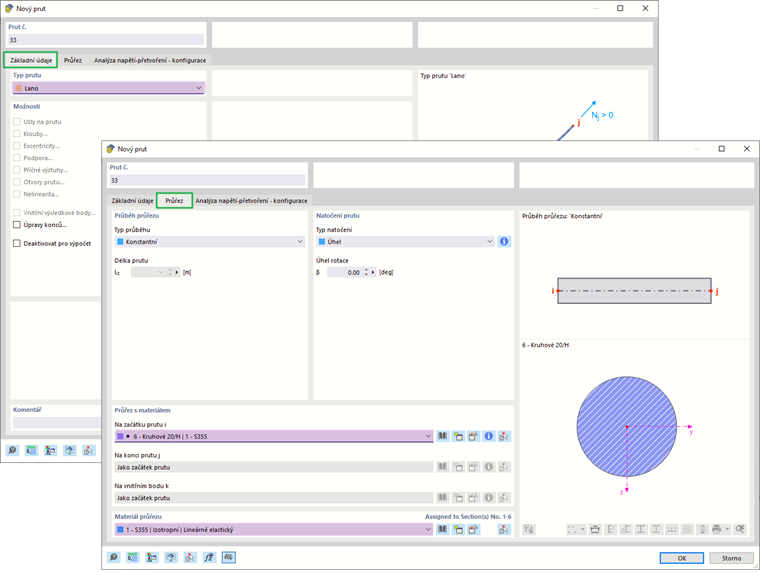

Otevře se dialog Nový prut . Postupujte stejně jako při nastavování sloupu nebo bandáže. Průřez prutu by měl být definován jako ' Round 20/H ', jak je znázorněno na obrázku image032492 Průřez nového prutu . Potvrzením dialogů přiřadíme prut k linii.
