Zu bemessende Objekte

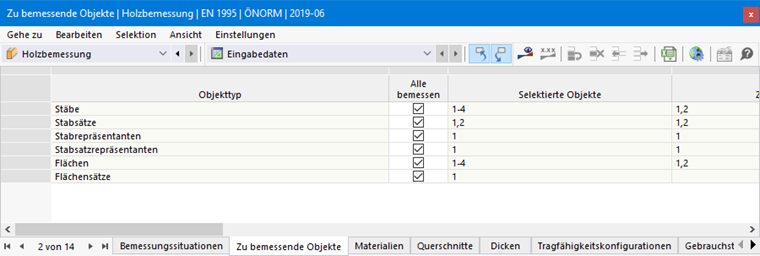

Alle im Modell vorhandenen und für die Bemessung im Add-On geeigneten Objekttypen werden in dieser Tabelle als eine Zeile aufgeführt. Für die Holzbemessung sind Stäbe, Stabsätze, Stabrepräsentanten, Stabsatzrepräsentanten, Flächen und Flächensätze verfügbar.

Zu bemessende Objekte

Das Kontrollfeld 'Alle bemessen' ermöglicht eine einfache Auswahl aller verfügbaren Objekte zur Bemessung. Dabei wird die Eingabe in der Spalte 'Selektierte Objekte' gesperrt und es werden automatisch alle Nummern von allen Objekten eines Typs ausgewählt, z.B. alle Stäbe. Alternativ dazu können Sie auch manuell festlegen, welche Objekte vom Add-On berücksichtigt werden sollen. Dazu können Sie das Kontrollfeld 'Alle Bemessen' deaktivieren und manuell die Objektnummern in 'Selektierte Objekte' eintragen.

Info

Anstatt Objektnummern einzugeben, können Sie die Objekte mit Klick auf die Schaltfläche Auswählen einzeln in der entsprechenden Zelle grafisch auswählen.

Nicht gültige / deaktivierte Objekte

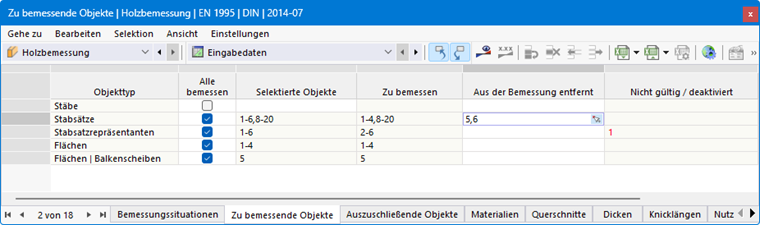

Die Spalten 'Zu Bemessen' und 'Nicht gültig / deaktiviert' werden automatisch vom Programm ausgefüllt. So werden z. B. alle Stäbe eines für die Holzbemessung unpassenden Materials (z.B. Beton oder Stahl) oder eines unpassenden Querschnitts (z.B. dünnwandiger Stahlquerschnitt) erkannt und für die Bemessung deaktiviert. Ebenso werden alle mittels Stabsatz oder Flächensatz bemessenen Stäbe bzw. Flächen deaktiviert, dies wird auch im Kapitel Stabsätze erklärt.

Info

Mit der Voreinstellung 'Alle bemessen' erfolgt automatisch eine Bemessung aller gültigen Objekte. Ungültige Objekte werden in der Holzbemessung automatisch deaktiviert.

Objekte aus der Bemessung entfernen

Über Eingabe einer Objektnummer in die Spalte 'Aus der Bemessung entfernt' können Sie einige Objekte gezielt von der Bemessung ausschließen. Die Spalte 'Zu Bemessen' beinhaltet nun alle Objekte, für die das Add-On eine Bemessung durchführt.
