Ausnutzungen an Stäben

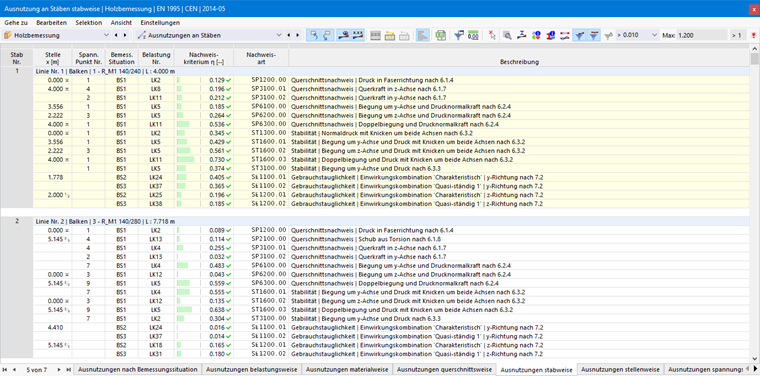

Die Ergebnistabelle Ausnutzung an Stäben enthält die Ergebnisdaten zu den geführten Nachweisen sowie deren Ausnutzung. Die verschiedenen zur Verfügung stehenden Tabellen ermöglichen eine Sortierung nach Belastungssituationen (nach Bemessungssituationen oder belastungsweise), nach Stabeigenschaften (materialweise oder querschnittsweise) und nach Nachweisort (stabweise, stabsatzweise, stellenweise oder spannungspunktweise).

Die Nachweisdetails für einen bestimmten Nachweis können Sie über Doppelklick auf die Nachweiszeile oder über die Schaltfläche Nachweisdetails anzeigen lassen.

Ergebnisfilter nach Grenzzustand

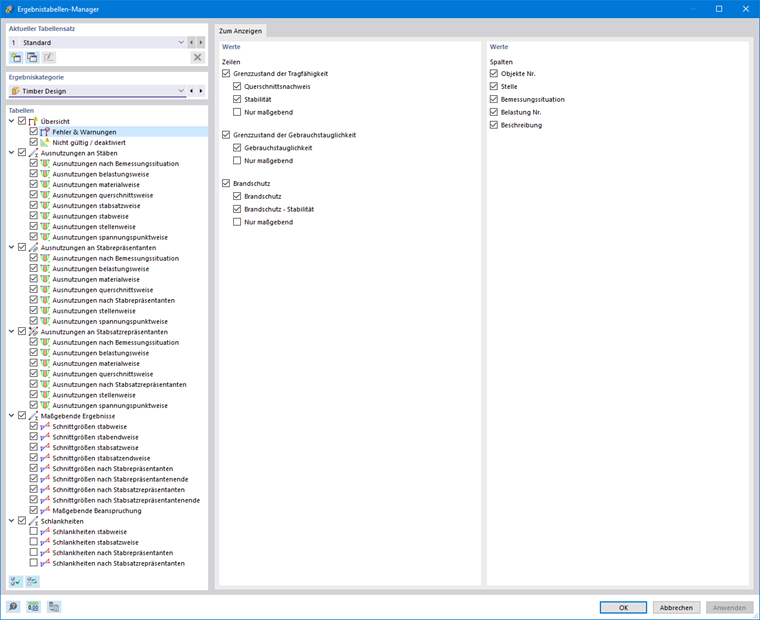

Je nach eingestellter Filterung im Ergebnistabellen-Manager können die Nachweise aller oder einiger Nachweistypen angezeigt werden (zum Beispiel nur Tragfähigkeit).

Info

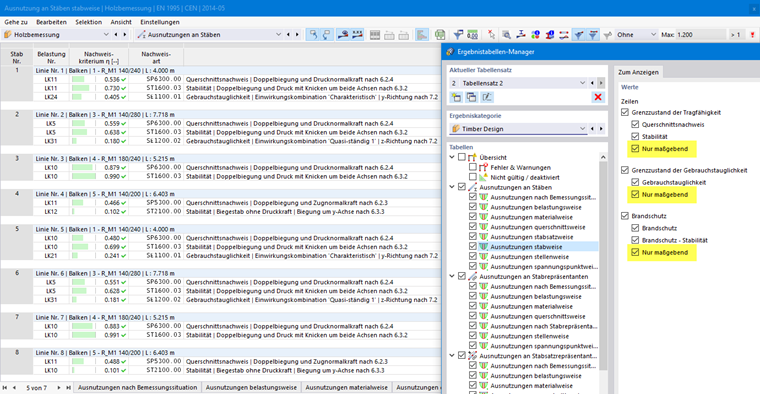

Sollen für eine bestimmte Tabelle (z. B. Ausnutzungen stabweise) nur jeweils der maßgebende Nachweis aus Querschnittsnachweis, Stabilitätsnachweis, Gebrauchstauglichkeit und Brandschutznachweis dargestellt werden, so aktivieren Sie die Kontrollfelder Nur maßgebend.

Ebenso können Sie über die Schaltflächen zur Filterung nach Grenzzustand bestimmte Grenzzustände ein- oder ausblenden. Diese sind jeweils nur aktiv, wenn Nachweise in den entsprechenden Grenzzuständen vorliegen.

Ergebnisfilter für Tragfähigkeitsnachweise Ergebnisfilter für Tragfähigkeitsnachweise
Ergebnisfilter für Gebrauchstauglichkeitsnachweise Ergebnisfilter für Gebrauchstauglichkeitsnachweise
Ergebnisfilter für Brandschutznachweise Ergebnisfilter für Brandschutznachweise

Ergebnisfilter nach Ausnutzung

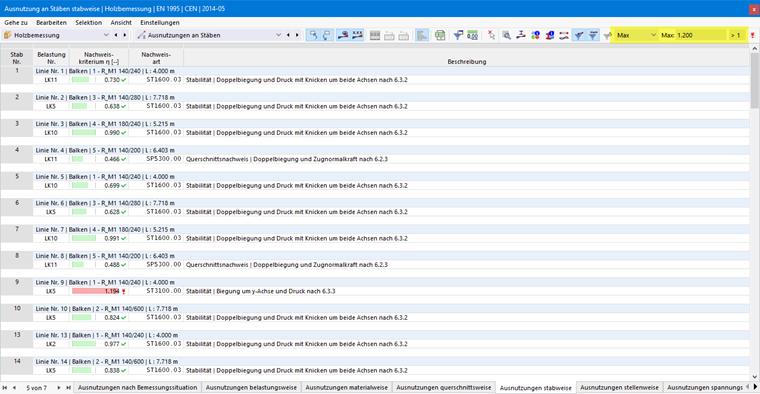

Lassen Sie sich nur den maßgebenden Nachweis je Objekt (entsprechend gewählter Tabelle) ausgeben, indem Sie in der Liste der Filtereinstellung nach der Ausnutzung den Eintrag 'Max' auswählen. Sie können in dieser Liste auch eigene Filteroptionen im Format '> #.##' definieren. Es werden in der Tabelle nur Nachweise entsprechend der Filtereinstellung angezeigt.
