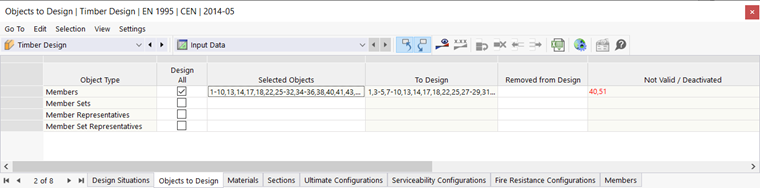

Objekty pro posouzení

Všechny typy objektů , které jsou v modelu k dispozici a jsou vhodné pro posouzení v addonu, jsou v této tabulce uvedeny jako jeden řádek. Pro posouzení dřevěných konstrukcí jsou k dispozici pruty , sady prutů , zástupci prutů , zástupci sad prutů , plochy a sady ploch.

Objekty pro posouzení

Zaškrtávací políčko 'Posoudit vše' umožňuje snadno vybrat všechny dostupné objekty pro posouzení. Zadání ve sloupci 'Vybrané objekty' se zablokuje a automaticky se vyberou všechna čísla všech objektů určitého typu, například všech prutů. Alternativně je možné ručně zadat, které objekty má addon zohlednit. Za tímto účelem je třeba deaktivovat zaškrtávací políčko 'Posoudit vše' a čísla objektů zadat ručně do pole 'Vybrané objekty'.

Informace

Místo zadávání čísel objektů je možné objekty seřadit pomocí tlačítka #.image@020167#vyberte graficky v příslušné buňce.

Neplatné/deaktivované objekty

Sloupce 'Posoudit' a 'Nepřípustné/Deaktivované' vyplní program automaticky. Tak se například detekují a deaktivují všechny pruty z neplatného materiálu pro posouzení dřevěných konstrukcí (např. beton nebo ocel) nebo neplatného průřezu (např. tenkostěnného ocelového průřezu). Stejně tak se deaktivují všechny pruty nebo plochy, které byly posouzeny pomocí sady prutů nebo ploch; to je také vysvětleno v kapitole Sady prutů.

Informace

Ve výchozím nastavení 'Posoudit vše' se automaticky posoudí všechny platné objekty. Nepřípustné objekty se v Posouzení dřevěných konstrukcí automaticky deaktivují.

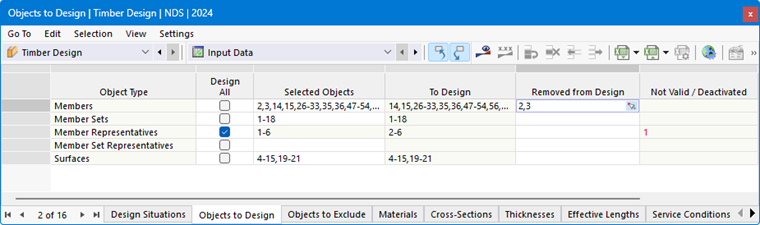

Odstranění objektů z posouzení

Zadáním čísla objektu do sloupce 'Odstraněno z posouzení' lze některé objekty z posouzení selektivně vyloučit. Sloupec 'Posoudit' nyní obsahuje všechny objekty, pro které addon provede posouzení.
