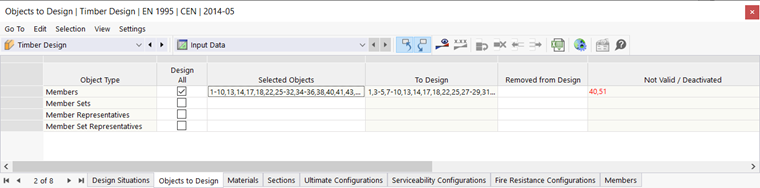

Objetos a serem dimensionados

Todos os tipos de objetos disponíveis no modelo e adequados para o dimensionamento no módulo estão listados numa linha desta tabela. Para o dimensionamento de madeira estão à disposição barras , conjuntos de barras , representantes de barras , representantes de conjuntos de barras , superfícies e conjuntos de superfícies.

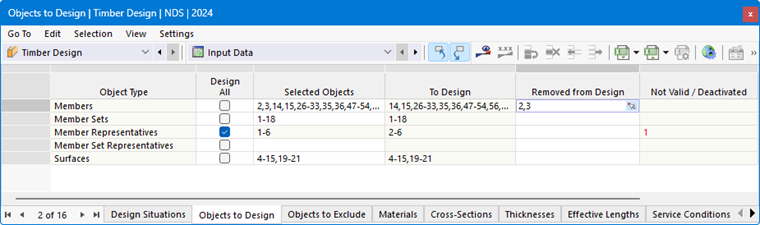

Objetos a serem dimensionados

A caixa de seleção "Dimensionar tudo" permite selecionar facilmente todos os objetos disponíveis para o dimensionamento. A entrada na coluna "Objetos selecionados" é assim bloqueada e todos os números dos objetos de um tipo são selecionados; por exemplo, todas as barras. Como alternativa, pode especificar manualmente quais os objetos que devem ser tidos em consideração no módulo. Para isso, desative a caixa de seleção "Designar tudo" e introduza os números dos objetos manualmente na coluna "Objetos selecionados".

Informação

Em vez de introduzir os números dos objetos, pode ordenar os objetos clicando no #botão.image@020167#seleccionado graficamente na célula correspondente.

Objetos inválidos/desativados

As colunas "A ser dimensionado" e "Não válido/Desativado" são preenchidas automaticamente pelo programa. Por exemplo, são detetadas e desativadas para o dimensionamento todas as barras de um material inválido para o dimensionamento de madeira (por exemplo, betão ou aço) ou de uma secção inválida (por exemplo, uma secção de aço de parede fina). Da mesma forma, todas as barras ou superfícies dimensionadas através de um conjunto de barras ou um conjunto de superfícies são desativadas; isto também é explicado no Capítulo Conjuntos de barras.

Informação

Com a configuração padrão "Dimensionar tudo", todos os objetos válidos são dimensionados automaticamente. Os objetos inválidos são desativados automaticamente no dimensionamento de madeira.

Remover objetos do dimensionamento

Ao introduzir um número de objeto na coluna "Remover do dimensionamento", pode excluir especificamente alguns objetos do dimensionamento. Assim, na coluna "A ser dimensionado" estão todos os objetos para os quais o dimensionamento é realizado no módulo.
