Объекты к расчёту

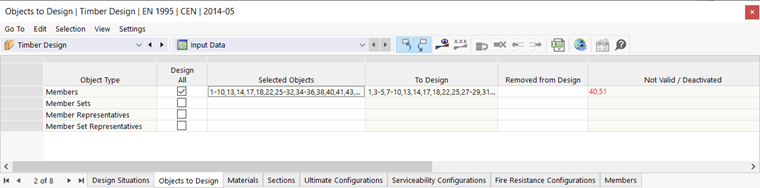

Все типы объектов, доступные в модели и подходящие для расчёта в аддоне, перечислены в этой таблице как одна строка. Для расчёта деревянных конструкций доступны стержни , блоки стержней , репрезентанты стержней , репрезентанты блоков стержней , а также поверхности и блоки поверхностей.

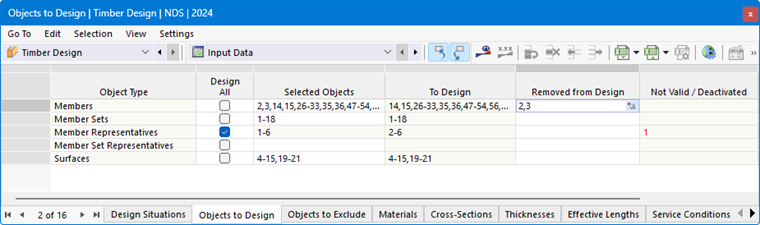

Объекты к расчёту

Флажок «Рассчитать все» позволяет легко выбрать все доступные объекты для расчёта. Таким образом, запись в столбце «Выбранные объекты» блокируется, и выбираются все номера объектов данного типа; например, все стержни. В качестве альтернативы, вы можете вручную указать, какие объекты следует учитывать в аддоне. Для этого деактивируйте флажок «Рассчитать все» и введите номера объектов вручную в столбце «Выбранные объекты».

Инфо

Вместо ввода номеров объектов, можно отсортировать объекты, нажав на кнопку #.image@020167#выбрано графически в соответствующей ячейке.

Недействительные/деактивированные объекты

Столбцы «К расчету» и «Недействительно/Деактивировано» заполняются программой автоматически. Таким образом, например, все стержни из недопустимого материала для расчета деревянных конструкций (например, бетон или сталь) или недопустимого сечения (например, тонкостенный стальной профиль) определяются и деактивируются для расчета. Аналогично, все стержни или поверхности, рассчитанные с помощью блока стержней или блока поверхностей, деактивируются; это также объяснено в Разделе Блоки стержней.

Инфо

При настройке по умолчанию «Рассчитать все» все действительные объекты рассчитываются автоматически. Недействительные объекты автоматически деактивируются в Расчёт деревянных конструкций.

Удаление объектов из расчета

Вводом номера объекта в столбце «Удаленные из расчета» можно специально исключить некоторые объекты из расчета. Таким образом, столбец «К расчёту» включает в себя все объекты, для которых расчёт выполняется в аддоне.
