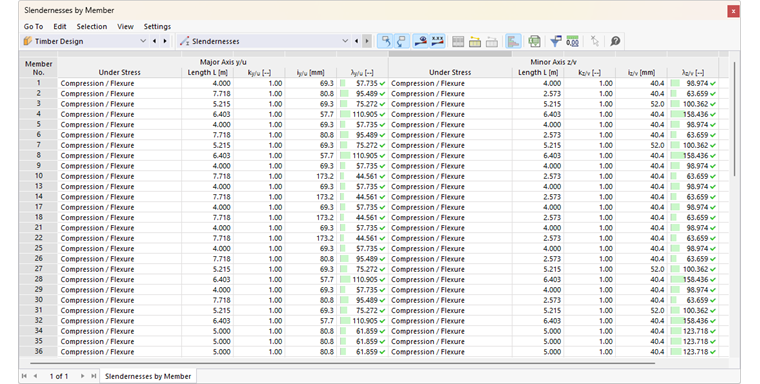

Таблица результатов для проверки гибкости может отображаться для стержней или наборов стержней в соответствии с разработанными объектами.
Некоторые стандарты проектирования рекомендуют придерживаться предельной гибкости независимо от использования анализа устойчивости. По умолчанию таблицы результатов гибкости отключены, но вы можете активировать их с помощью Менеджера таблиц результатов (кнопка
в таблицах результатов).
Гибкость при изгибе рассчитывается из отношения радиуса инерции к длине изгиба. При расчете учитываются заданные длины потери устойчивости, если они присвоены объекту. Если объекту не присвоена длина потери устойчивости, в столбце комментариев отображается примечание, а гибкость рассчитывается по длине стержня.
Значения гибкости сравниваются с предельными значениями из глобальных настроек. Если гибкость превышает предельное значение, используемое для нагрузки, она отмечается красным цветом.
Таким образом, проверки гибкости не являются частью таблицы результатов Расчетные соотношения и не отображаются в таблице расчетов 000462, даже если предельное значение не соблюдается с.
