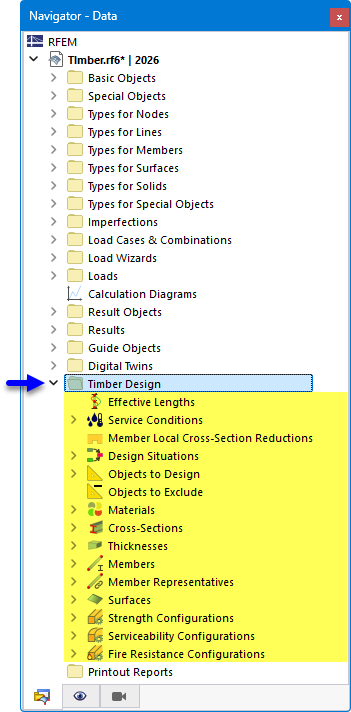

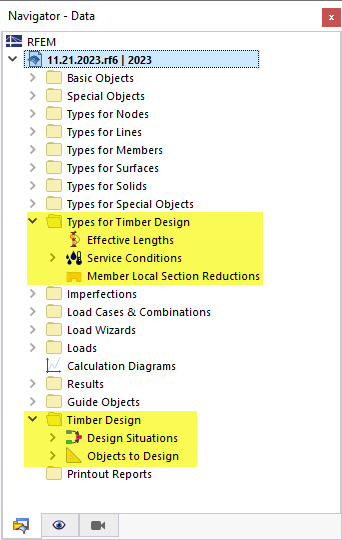

После активации 'Расчет деревянных конструкций' и выбора 'группы нормативов для расчета деревянных конструкций' в общих данных модели, в навигаторе появятся две дополнительные папки' Данные':
- Типы для расчёта деревянных конструкций
- Расчёт деревянных конструкций
Проектируемым объектам можно присвоить элементы категории Типы для расчета деревянных конструкций . Таким образом, вы определите основные граничные условия для расчета деревянных конструкций. В таблице типы для расчета деревянных конструкций в категории 'Конструкция' управляются как свойства объектов модели. Дальнейшие объяснения можно найти в подразделах Типы для расчета деревянных конструкций.

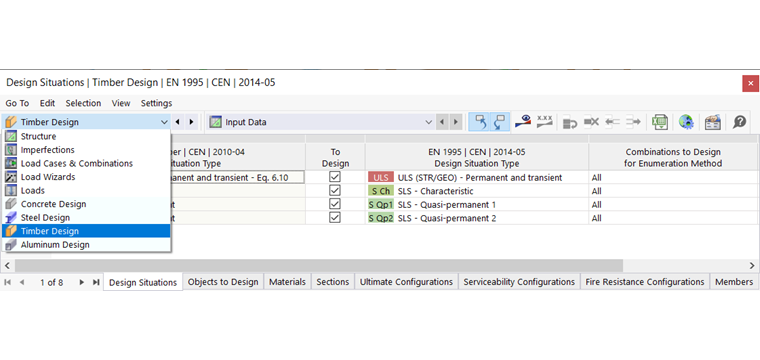

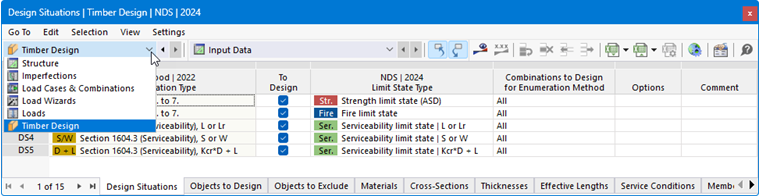

В таблице также доступны объекты категории Расчет деревянных конструкций . Выберите в списке ' Расчет деревянных конструкций ', чтобы упорядочить входные данные для расчета деревянных конструкций. Таблицы и диалоговые окна для ввода данной категории подробно описаны в главе Расчет деревянных конструкций.
Эти таблицы и объекты также составляют основу документации, которую вы можете подготовить для протокола результатов. Доступные для этого варианты описаны в главе Протокол результатов.
Дальнейшие настройки для расчета деревянных конструкций можно задать в различных диалоговых окнах пользовательского интерфейса RFEM. Например, можно использовать для расчета стержни, наборы стержней, представители стержней или наборы стержней и определить расчетные опоры для расчета на сжатие перпендикулярно волокнам, которые также служат в качестве опор для расчета предельного состояния по пригодности к эксплуатации. Объяснение основных записей, которые не являются частью типов для расчета деревянных конструкций или таблиц ввода для расчета деревянных конструкций, можно найти в главе Возможности для расчета деревянных конструкций.
