Полезные длины

При расчете на устойчивость по методу замены связей, необходимо задать эффективную длину потери устойчивости при изгибе и кручении, чтобы определить критическую нагрузку для потери устойчивости.

После присвоения свободной длины рассчитываемому объекту, соответствующие настройки и полезные длины для этого объекта учитываются в расчете на устойчивость. Если свободная длина не задана, но активирован расчет на устойчивость, то в качестве результата отображается предупреждение (см. также таблицу результатов Ошибки и предупреждения).

Основное

В закладке «Основные» можно задать основные характеристики. Во вкладке Узловые опоры и эффективные длины , вводятся коэффициенты расчётной длины и задаются узловые опоры, которые необходимо учитывать. Параметры ввода настраиваются в соответствии с выбранным нормативом расчета. Поэтому не всегда все возможности доступны для выбора. Норматив для расчета выбирается в основных данных модели (см. также главу {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000021 нормативов I]] руководство программы RFEM).

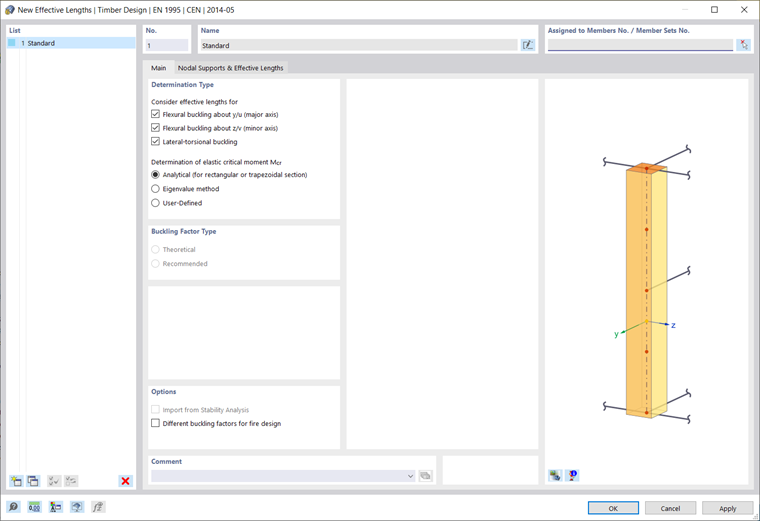

Диалоговое окно "Новые расчётные длины"

Способ задания

Используйте флажки, чтобы указать, какие формы нарушения устойчивости должны проверяться для стержня или блока стержней. При сжатии может стать определяющим продольный изгиб вокруг главной или второстепенной оси. Опция «Потеря устойчивости плоской формы изгиба» активирует расчет потери устойчивости плоской формы изгиба при изгибе. В зависимости от выбранного расчетного норматива предлагаются различные варианты расчета критического момента потери устойчивости плоской формы изгиба M_cr или критического изгибающего напряжения.

Тип коэффициента потери устойчивости

Американские расчетные нормы различают теоретические и рекомендуемые значения коэффициентов свободной длины. Коэффициенты свободной длины, которые могут быть заданы в качестве шаблона, например, для стержней, закрепленных на одной стороне, корректируются в соответствии с выбором.

Опции

Окно флажка «Импорт из расчета на устойчивость» позволяет применить коэффициенты расчётной длины на основе форм потери устойчивости. Соответствующие данные можно задать в дополнительной вкладке «Импорт из расчета на устойчивость» (см. Эта опция доступна, если аддон Расчёт на устойчивость был активирован.

При выборе функции 'Разные коэффициенты потери устойчивости для расчета на огнестойкость', появится дополнительная вкладка 'Узловые опоры и эффективные длины - расчет на огнестойкость'. Здесь можно задать разные полезные длины для расчета на огнестойкость и для расчета в холодном состоянии. Ввод данных такой же, как для расчета в холодном состоянии, и который будет объяснен ниже.

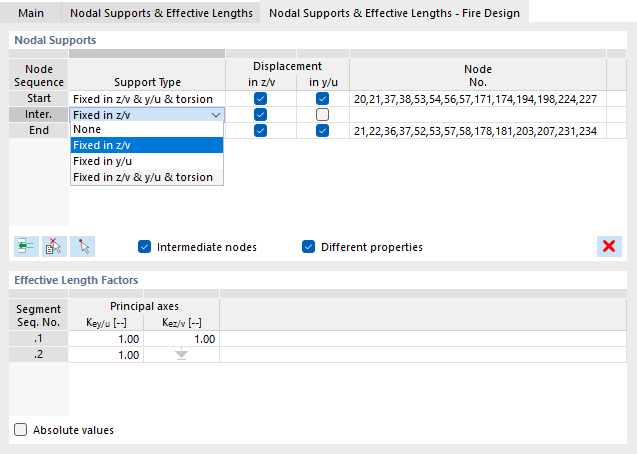

Различное определение полезной длины в случае пожара

Узловые опоры и расчетные длины

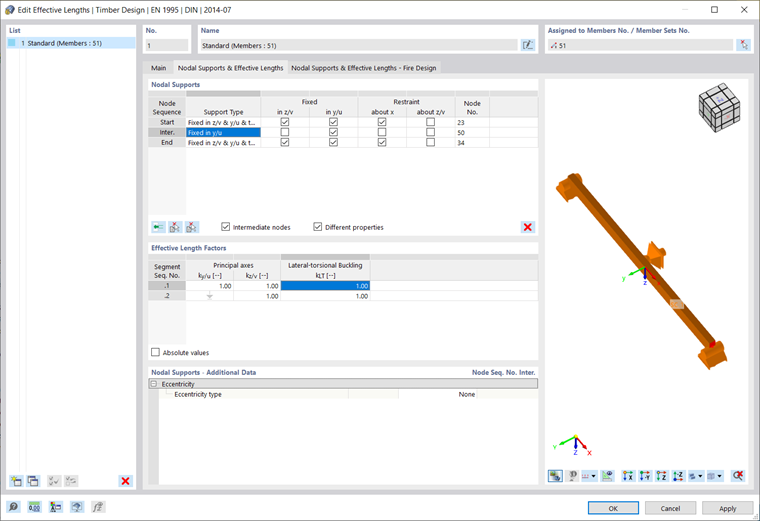

Задать узловые опоры и расчётные длины

Узловые опоры и расчетные длины

Вводя узловые опоры, вы задаете граничные условия для расчёта потери устойчивости плоской формы изгиба (только для типа определения 'Метод собственных чисел'). Узловые опоры используются также для разделения стержня или блока стержней на сегменты.

Для задания опор вы можете выбрать общие типы из списка в левом столбце, активировать флажки в ячейках по отдельности (фиксированные опоры) или деактивировать их (без опор).

Выбор типа ограничения

В дополнение к неподвижным или жестким опорам, вы можете задать параметры пружины для соответствующих направлений. Воспользуйтесь контекстным меню ячейки. Жесткость пружины можно задать в разделе Узловые опоры.

Выбор опорной пружины

Вы можете задать условия опирания в начале, в конце и в промежуточных узлах. Стандартные узлы между стержнями блока стержней и «узлами на стержнях» рассматриваются как промежуточные узлы (см. Раздел узлы руководства пользователя RFEM).

Промежуточные узлы задаются не по номерам узлов, а по порядку на стержне: .1 обозначает первый промежуточный узел от начала стержня, .2 - второй и так далее. Если стержень с данной свободной длиной имеет более или менее промежуточные узлы, применяется учет, основанный на начале стержня, и избыточные элементы или узлы игнорируются.

The Вставляет новый промежуточный узел над выбранной строкой. Чтобы удалить промежуточный узел, выберите линию и нажмите кнопку . Контекстное меню таблицы также предоставляет возможности редактирования строк.

С помощью кнопки слева достаточно лишь выбрать стержень или блок стержней в модели, и количество промежуточных узлов на этом блоке стержней будет автоматически передано в таблице. Если свободная длина уже назначена стержню или блоку стержней, это можно сделать, нажав на кнопку справа необходимо выбрать узел. В таблице с узловыми опорами строка соответствующей промежуточной опоры выбирается автоматически (если доступна).

Коэффициенты расчётных длин

Таблица «Коэффициенты расчетной длины» настраивается по количеству узловых опор. Если промежуточные узлы не заданы, то имеется только один «сегмент». Вы можете настроить коэффициент свободной длины этого сегмента в соответствии с граничными условиями, используя коэффициенты для увеличения или уменьшения свободной длины для различных форм выхода из работы.

Опоры в промежуточных узлах разделяют стержень или блок стержней на несколько сегментов для различных случаев выхода из работы:

• Опоры "по z/v" делят длину при потере устойчивости вокруг главной оси с помощью коэффициента k_y/u.
• Опоры "по y/u" делят длину при изгибе вокруг малой главной оси на коэффициент k_z/v, а длину потери устойчивости плоской формы изгиба на коэффициент k_LT.
• Ограничение "вокруг x" делит длину потери устойчивости плоской формы изгиба на коэффициент_kLT.

Обозначение коэффициентов может изменяться в зависимости от выбранного норматива.

Стрелка всегда символизирует коэффициент расчетной длины в разрезе сегментов, если в таблице «Узловые опоры» нет соответствующих промежуточных опор. Вы можете определить коэффициенты свободной длины отдельных сегментов в строках таблицы и, таким образом, адаптировать полезные длины сечений. Для общих случаев можно использовать предварительно заданные значения из контекстного меню ячейки.

Выбрать коэффициент расчетной длины

Полезная длина, используемая для расчета формы выхода из работы в точке данного сегмента, является результатом умножения длины сегмента на соответствующий коэффициент свободной длины.

Кроме того, Вы можете указать абсолютные значения расчётных длин. Обратите внимание, что эти значения используются для всех приданных объектов. В отличие от использования коэффициентов расчётной длины, здесь нет относительной корректировки фактической длины сегмента. Поэтому следует предпочесть задание с помощью коэффициентов свободной длины, а не абсолютные значения свободной длины.

В расчете потери устойчивости плоской формы изгиба с помощью решателя собственных чисел всегда учитывается общая длина объекта с соответствующими опорами. Программа определяет критический момент потери устойчивости плоской формы изгиба M_cr на внутренней эквивалентной модели стержня с четырьмя степенями свободы (_φx,_φz,_uy, ω) и заданными узловыми опорами. При выборе пользовательского ввода M_cr, можно ввести значение M_cr для каждого сегмента. Это используется для всех расчетных мест в сегменте.

Узловые опоры - дополнительные данные

Данный раздел отображается в случае, если в выбранной строке была задана пружина в качестве опоры или при наличии боковой опоры по оси y/u без жесткого опирания вокруг оси x. Здесь можно подробно задать параметры.

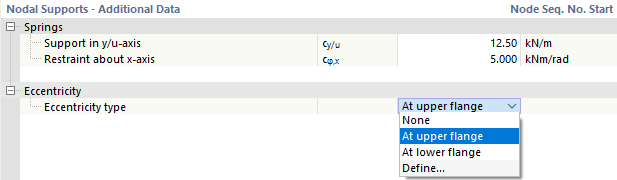

Определение параметров и эксцентриситета пружины

Введите характерные значения пружин , которые доступны для боковой опоры или вращения вокруг осей опоры. Также можно указать жесткость для пружин депланации.

Эксцентриситет относится к боковой опоре в y/u и, в зависимости от положения сжатой полки, он может оказывать стабилизирующее или дестабилизирующее действие на потерю устойчивости плоской формы изгиба. В списке предлагается опора на верхней или нижней полке, а также возможность ручного определения.

Импорт из расчета на устойчивость

Вкладка « Импорт из расчета на устойчивость » отображается только при активации соответствующего флажка во вкладке «Основные данные». Здесь вы можете выбрать формы потери устойчивости и стержни, для которых необходимо применить коэффициенты свободной длины k_y/u или k_z/v.

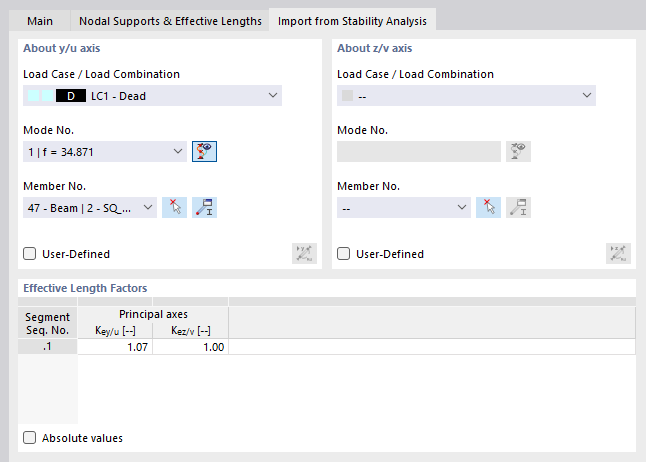

Импорт свободной длины из расчета на устойчивость

Вокруг оси

Укажите загружения расчета на устойчивость, из которых должны быть импортированы расчётные длины. Вы можете определить собственную форму конкретного загружения для каждой главной оси.

Собственные формы - это свойства загружения или сочетания нагрузок. Сначала выберите в списке «Загружения/Сочетание нагрузок» ситуацию нагрузки, которая является определяющей для формы потери устойчивости. Список содержит только те загружения и сочетания нагрузок с заданным расчетом на устойчивость.

Затем определим определяющую «Режим №» Список собственных форм доступен для всех рассчитанных загружений и сочетаний нагрузок.

Выбор формы колебаний

вы можете использовать необходимо отобразить собственные формы в графическом окне основной программы.

Наконец, выберите возможность «Стержень №» в списке. вы можете использовать вы также можете задать стержень графически в рабочем окне.

Коэффициенты расчётных длин

В таблице приведены коэффициенты расчётной длины для обеих главных осей, импортированные из расчёта на устойчивость. Если вы хотите настроить значение вручную, активируйте флажок «Пользовательское» в разделе «Об осях». Таким образом, поле ввода становится доступным.

Отображаемые коэффициенты расчётной длины переносятся во вкладку Узловые опоры и расчётные длины и не могут быть изменены там. Опция «Абсолютные значения» позволяет перенести расчётные длины L_cr,y/v и L_{cr,z/v стержней} из результатов расчета на устойчивость. Используйте данную функцию, например, тогда, когда к блоку стержней требуется применить свободную длину от входящего в него стержня.
