Конфигурации несущей способности

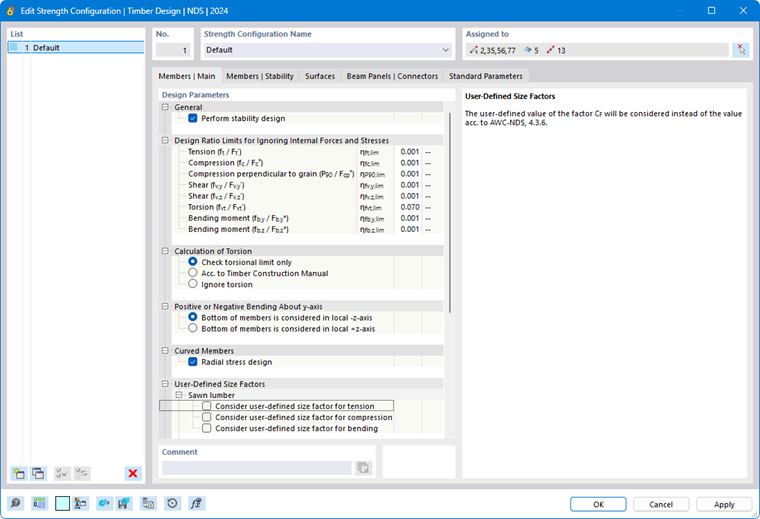

В этом диалоговом окне можно задать основные характеристики для расчета предельного состояния по несущей способности. Основная структура диалогового окна конфигурации расчета и возможности ее присвоения отдельным объектам описаны в вышестоящей главе Timber Design .

Важный

Спецификации в конфигурации предельного состояния применяются ко всем объектам, которым эта конфигурация придана. Если нет никакой предельной конфигурации, приданной рассчитываемому объекту, то расчёт предельного состояния по несущей способности для этого объекта не выполняется.

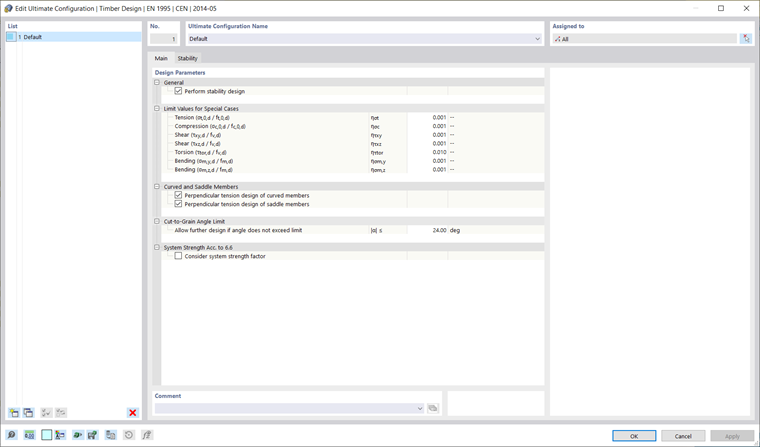

Основное

В закладке « Основные » можно задать различные настройки, влияющие на расчёт деревянных конструкций.

Общие сведения

Флажок «Выполнить расчет на устойчивость» определяет, будут ли в дополнение к расчетам сечений выполняться также проверки на устойчивость. Деактивируйте данный флажок, если вы не хотите выполнять расчет на устойчивость или если вы уже учли эффекты устойчивости при определении внутренних сил (например, расчет по методу второго порядка и или расчет по большим деформациям с несовершенствами).

Если активирован расчет на устойчивость, то необходимо указать расчетных длин для соответствующих объектов. Если они не приданы, в таблице результатов появится предупреждающее сообщение {%://000462 Ошибки и предупреждения]]. Это предупреждение не относится к растянутым стержням, в которых по определению могут возникать только растягивающие силы и, следовательно, расчет на устойчивость не требуется.

Предельная величина для особых случаев

Нормативы проектирования, которые часто основаны на ручных расчетах, часто допускают расчетные формулы или условия взаимодействия для определенных сочетаний внутренних сил. В рамках статического расчета на 3D модели, часто получаются небольшие значения внутренних сил, которые не имеют значения для несущей способности с инженерной точки зрения, но не позволяют выполнить определенные расчетные проверки или требуют применения расчетных проверок менее благоприятные формулы взаимодействия, если точно соблюдаются расчетные нормативы. Таким образом, функция Предельные значения для особых случаев обеспечивает простой и понятный способ пренебрежения определенными внутренними силами в расчете, чтобы избежать упомянутых выше проблем.

Инфо

Настройки предельных значений не основаны на каком-либо прямом нормативном действии.

Задание выполняется путем задания составляющей прочности сечения, которая определяется в упрощенном порядке через характеристики сечения. Предельные соотношения расчетной несущей способности получены из нормативных требований и предварительно заданы с очень небольшими значениями, чтобы можно было упростить расчет. В целях тестирования используйте только верхние предельные значения.

Если внутренняя сила находится в пределах предельных значений, тогда нет дальнейшего предупреждения о том, что данной силой пренебрегают. В модуле «Подробности расчета конструкции», комментарий «Незначительно» рядом с соответствующей внутренней силой позволяет легко проверить, какие внутренние силы были не учтены из-за настроек предельных значений и не учтены в расчете. Если все внутренние силы в одном месте незначительны, то расчет незначительных внутренних сил выполняется в данном месте.

Дополнительные опции

В зависимости от выбранного норматива расчета, доступны в предельной конфигурации дополнительные параметры. Например, деактивация расчета перпендикулярного растяжения для вутов и криволинейных стержней или изменение максимального угла усечения волокон.

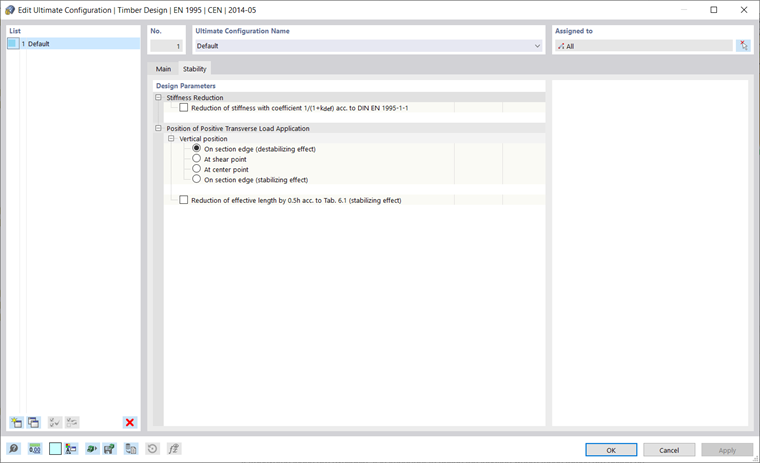

Устойчивость

Вкладка « Устойчивость » доступна только после активации расчета устойчивости во вкладке « Основные данные». В зависимости от выбранного норматива расчета, здесь можно задать дополнительные параметры для расчета на устойчивость.

Точка приложения нагрузки

Инфо

В настоящее время эта опция доступна только для расчетов по норме EN 1995‑1‑1.

Если доступны поперечные нагрузки, важно определить место, где эти силы действуют на сечение: В зависимости от приложения нагрузки, поперечные нагрузки могут быть стабилизирующими или дестабилизирующими и, таким образом, оказывать большое влияние на упругий критический момент при продольном изгибе с кручением Mcr. В первую очередь приложение нагрузки влияет на решатель собственных чисел для определения критического изгибающего момента, если он был выбран в качестве типа определения в Полезных длинах. У стержней с постоянным сечением приложение нагрузки влияет также на определение эквивалентной длины стержня согласно сноске в таблице 6.1 нормы EN 1995‑1‑1.

В зависимости от выбранного норматива расчета доступны и дополнительные параметры.
