Configurazioni ultime

In questa finestra di dialogo, è possibile definire le specifiche di base per la verifica allo stato limite ultimo. La struttura di base della finestra di dialogo per la configurazione del progetto e la possibilità di assegnarla ai singoli oggetti sono descritte nel capitolo sovraordinato Timber Design .

Importante

Le specifiche all'interno di una configurazione ultima si applicano a tutti gli oggetti a cui è assegnata questa configurazione. Se non c'è una configurazione ultima assegnata a un oggetto da progettare, non viene eseguita alcuna verifica allo stato limite ultimo per questo oggetto.

Principale

Nella scheda Principale , è possibile effettuare varie impostazioni che influenzano le verifiche della verifica legno.

Generale

La casella di controllo "Esegui verifica di stabilità" controlla se le verifiche di stabilità vengono eseguite oltre alle verifiche di verifica della sezione trasversale. Deselezionare questa casella di controllo se non si desidera eseguire la verifica di stabilità o se sono già stati considerati gli effetti di stabilità nella determinazione delle forze interne (ad esempio, un calcolo secondo il secondo ordine o analisi a grandi spostamenti con imperfezioni).

Se la verifica di stabilità è attivata, è necessario specificare lunghezze libere d'inflessione per i rispettivi oggetti. Se non sono assegnati, apparirà un messaggio di avviso nella tabella dei risultati di Errori e avvisi. Le aste tese sono escluse da questo avviso, poiché per definizione possono verificarsi solo forze di trazione e quindi non è richiesto alcun progetto di stabilità.

Valori limite per casi speciali

Le norme di progettazione, che spesso si basano su un calcolo manuale, spesso consentono solo formule di progetto o condizioni di interazione per determinate combinazioni di forze interne. Nel contesto di un calcolo strutturale su un modello 3D, si ottengono spesso piccoli valori per le forze interne, che non sono importanti per la capacità portante da un punto di vista ingegneristico, ma che impediscono alcune verifiche o richiedono l'uso di formule di interazione meno favorevoli se la norma di progetto è rigorosamente osservata. Pertanto, l'opzione Valori limite per casi speciali fornisce un modo semplice e trasparente per trascurare alcune forze interne nella verifica al fine di evitare i problemi sopra menzionati.

Informazione

Le impostazioni dei valori limite non si basano su alcuna regolamentazione normativa diretta.

La definizione viene eseguita specificando la componente di resistenza della sezione, che è determinata in modo semplificato tramite le proprietà della sezione trasversale. I rapporti limite delle resistenze di progetto sono derivati dalle specifiche standard e preimpostati con valori molto piccoli per consentire una verifica semplificata. Utilizzare solo valori limite elevati a scopo di test.

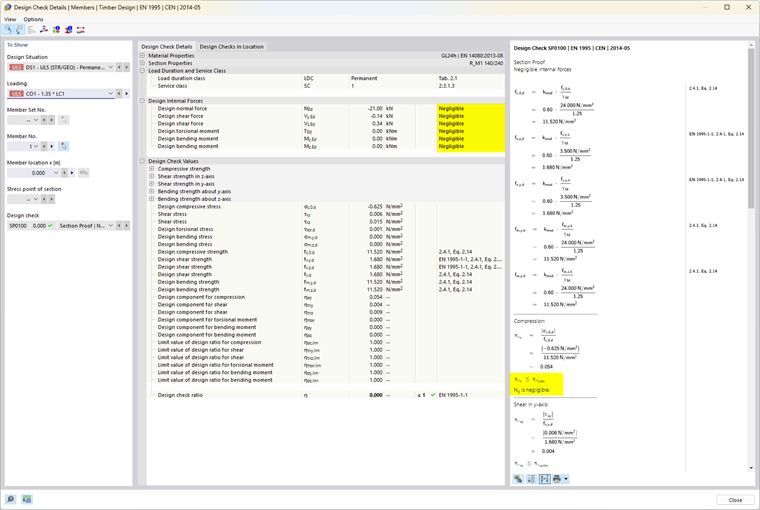

Se una forza interna rientra nei valori limite, non ci sono ulteriori avvisi che indicano che è stata trascurata ora. In Dettagli della verifica, il commento "Trascurabile" accanto alla rispettiva forza interna consente di verificare facilmente quali forze interne sono state trascurate a causa delle impostazioni dei valori limite e non sono state considerate nella verifica. Se tutte le forze interne sono trascurabili in una posizione, la verifica delle forze interne trascurabili viene visualizzata in questa posizione.

Ulteriori opzioni

A seconda della norma di progetto selezionata, sono disponibili ulteriori opzioni nella configurazione ultima. Ad esempio, disattivando la verifica della trazione perpendicolare per aste rastremate e curve o modificando l'angolo massimo di taglio rispetto alla fibratura.

Stabilità

La scheda Stabilità è disponibile se l'analisi di stabilità è stata attivata nella scheda Principale. A seconda della norma di progetto selezionata, qui è possibile definire ulteriori impostazioni per l'analisi di stabilità.

punto di applicazione del carico

Informazione

Questa opzione è attualmente disponibile solo per la norma di progettazione EN 1995-1-1.

Se sono disponibili carichi trasversali, è importante definire la posizione in cui queste forze agiscono sulla sezione trasversale: A seconda dell'applicazione del carico, i carichi trasversali possono essere stabilizzanti o destabilizzanti, e quindi avere un impatto importante sul momento critico elastico per instabilità flesso-torsionale Mcr. Innanzitutto, l'applicazione del carico influenza il risolutore di autovalori per determinare il momento flettente critico, se questo è stato selezionato come tipo di determinazione in Lunghezze efficaci. Per le aste con sezione trasversale costante, l'applicazione del carico influenza anche la definizione delle lunghezze equivalenti delle aste secondo la nota a piè di pagina nella Tabella 6.1 della EN 1995-1-1.

Sono disponibili ulteriori opzioni, a seconda della norma di progetto selezionata.
