Le condizioni al contorno essenziali per le verifiche di progetto sono definite assegnando un tipo di verifica legno a un oggetto da progettare. L'assegnazione viene eseguita selezionando aste o set di aste nelle singole finestre di dialogo dei tipi, utilizzando le tabelle di input "Tipi per verifica legno" o selezionando un tipo per la verifica legno nelle Proprietà di verifica dell'oggetto.
Le proprietà di verifica negli oggetti sono di conseguenza disponibili per gli add-on di verifica attivati, a seconda del materiale. Le aste possono essere progettate come aste o utilizzando i set di aste sovraordinate (vedi anche il capitolo per Set di aste). È anche possibile assegnare le proprietà di progetto tramite rappresentanti; questo è descritto nel capitolo 000461.
A seconda della norma di progettazione selezionata, sono disponibili vari tipi per la verifica legno. La norma di progetto è selezionata nei Dati di base del modello; vedi anche Norme I. La descrizione dei singoli tipi può essere trovata nei capitoli corrispondenti di questo manuale.
- Lunghezze libere d'inflessione
- Classi di esercizio/Classi di umidità/Condizioni di esercizio
- Riduzioni della sezione locale
Seleziona il tipo di verifica legno esistente dall'elenco o utilizza il pulsante
per creare un nuovo tipo. Il
consente di selezionare graficamente un altro oggetto, da cui verrà importato il rispettivo tipo di verifica legno. Facendo clic sul pulsante
per aprire il menu di modifica del tipo selezionato.
Tutti i tipi per la verifica legno possono essere visualizzati graficamente nella finestra di lavoro. Puoi trovare le opzioni di visualizzazione corrispondenti alla voce di menu "Tipi per verifica legno" nel Navigatore - Visualizza. In questo modo, è possibile verificare facilmente l'assegnazione corretta e ottenere una documentazione chiara tramite la Stampa grafica.

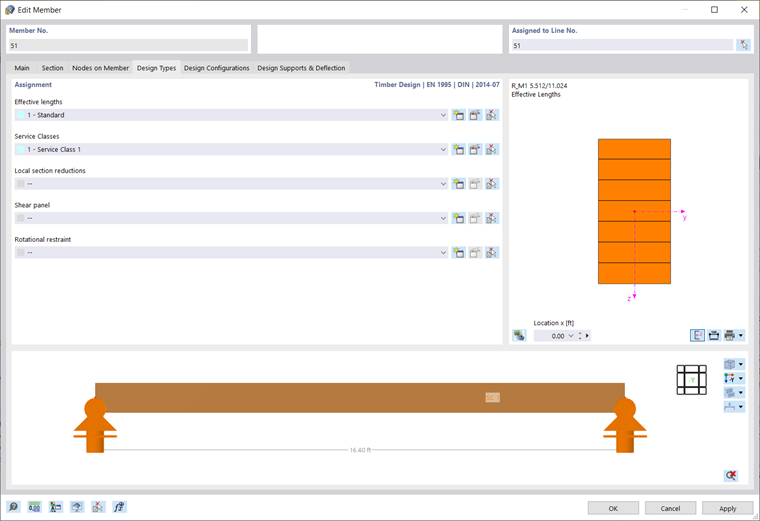

I tipi selezionati per la verifica legno sono visualizzati anche nella parte inferiore della finestra di dialogo di modifica di un'asta o di un set di aste.
