Vincoli rotazionali delle aste

Un vincolo rotazionale viene preso in considerazione quando si determina il momento critico elastico o il coefficiente di carico critico per instabilità flesso-torsionale, se questo è determinato dal risolutore interno degli autovalori. Si applica una molla rotazionale che è costante sull'intera asta o set di aste.

Questa opzione non è interessante per le strutture in legno, poiché non ci sono studi che considerano una molla rotazionale nelle costruzioni in legno. Tuttavia, questa opzione è fornita per completezza.

Importante

I vincoli rotazionali dell'asta non hanno alcun effetto sull'analisi strutturale, di stabilità o modale. Con modifica della struttura, puoi anche considerare i vincoli rotazionali delle aste per queste analisi.

Tipo di vincolo rotazionale

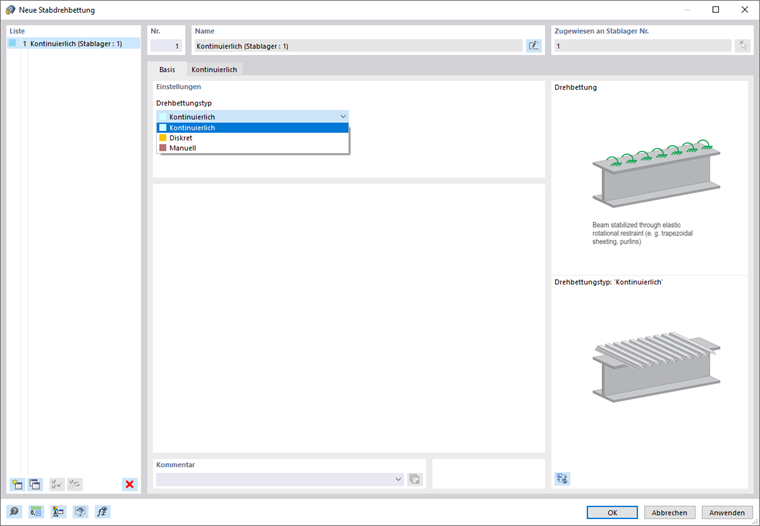

Nell'elenco, è possibile selezionare vari tipi di vincoli rotazionali:

Importante

I tipi Continuo e Discreto non sono progettati per strutture in legno e non dovrebbero essere utilizzati. Pertanto, questo manuale descrive solo il tipo di manuale.

Manuale

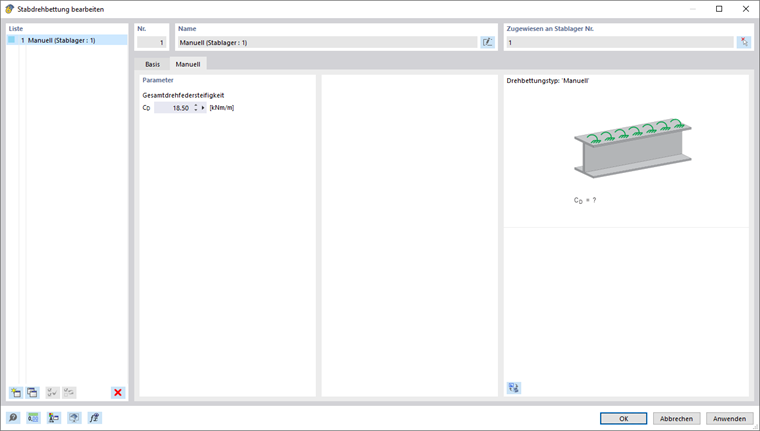

È anche possibile specificare manualmente la rigidezza rotazionale dellamolla CD.

Assegnazione all'asta o al set di aste

I vincoli rotazionali delle aste devono essere assegnati a vincoli esterni delle aste. È possibile assegnare vincoli rotazionali delle aste a uno o più vincoli esterni delle aste utilizzando la finestra di dialogo di modifica del supporto. Per fare ciò, selezionare la rigidezza fittizia "Vincolo rotazionale intorno a x" nell'elenco "Non linearità/Rigidezze fittizie" della scheda "Principale".

È quindi possibile assegnare il vincolo rotazionale desiderato nella scheda "Vincolo rotazionale".

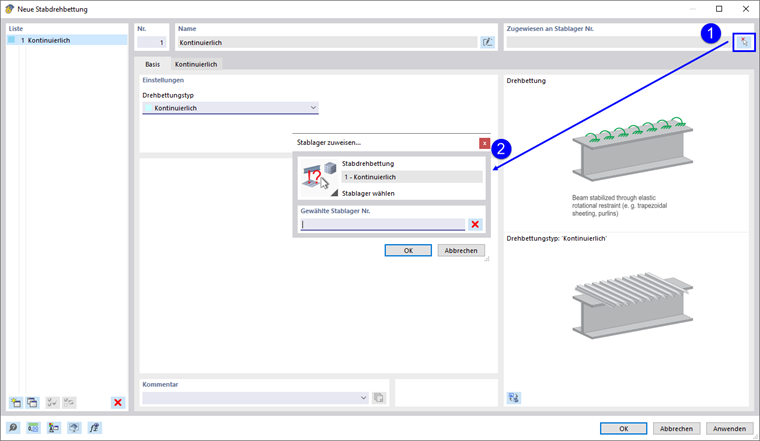

È anche possibile assegnare graficamente il vincolo rotazionale dell'asta a un vincolo esterno dell'asta nella finestra di dialogo di modifica di il vincolo rotazionale dell'asta facendo clic su Seleziona oggetti nell'area grafica per modificare. Tuttavia, il vincolo rotazionale deve essere già assegnato a un vincolo esterno dell'asta.

I vincoli esterni delle aste con i vincoli rotazionali delle aste ivi definiti vengono quindi assegnati alle aste o a i set di aste di livello superiore. Assegna il vincolo esterno dell'asta utilizzando la finestra di dialogo di modifica dell'asta o del set di aste, la selezione dalla finestra di dialogo Aste vincolate o tramite la tabella di input.
