杆件转动约束

在确定弹性临界弯矩或弯扭屈曲的临界荷载系数时，考虑转动约束。 该模型中的“转动弹簧”对整个杆件或杆件集产生恒定。

该选项不适用于木结构，因为还没有研究考虑木结构中涉及的转动弹簧问题。 尽管如此，还是出于完整性考虑才提供了该选项。

转动约束类型

用户可以在下拉菜单中选择不同的转动约束类型。

• 连续
• 离散
• [[]]#Manually 手动]]

“杆件转动约束”对话框，“基部”选项卡

手动

用户也可以手动定义转动弹簧刚度 C_D 。

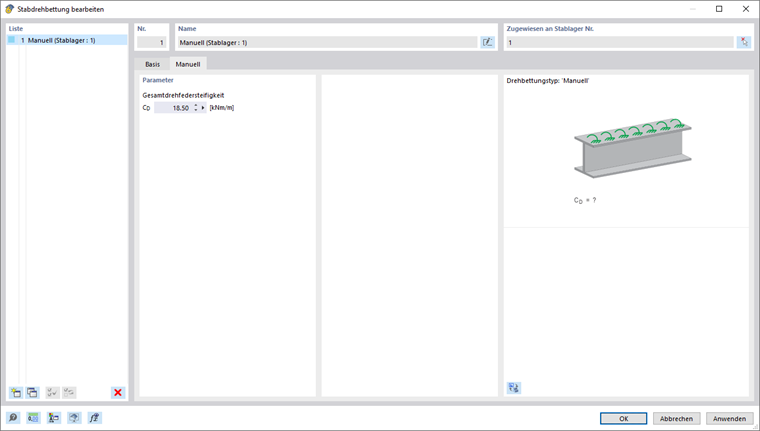

杆件转动约束对话框中的手动选项卡

分配给杆件或杆件集

杆件转动约束必须分配给 杆件支座。 您可以使用杆件转动约束的编辑对话框， 支持。 为此，请在“基本”选项卡的“非线性/虚拟刚度”列表中选择虚拟刚度“绕 x 轴转动约束”。

“新建杆件支座”对话框中的“基本”选项卡

用户可以在“转动约束”选项卡中指定所需的转动约束。

“新建杆件支座”对话框中的“转动约束”选项卡

您也可以在【杆件转动约束】的编辑对话框中将杆件转动约束以图形方式分配给杆件支座可以选择杆件转动约束 是编辑按钮。 ]]#/zh/downloads-and-information/documents/online-manuals/rfem-6/000053 杆件支座 ]] 必须必须已经定义了转动约束。

“新建杆件转动约束”对话框，“分配杆件支座”

程序会将杆件支座]]和在其中定义的杆件转动约束分配给杆件或上级杆件集。 用户可以通过编辑杆件或杆件集，通过对话框 杆件支座
