杆件集

您可以使用杆件和杆件集来设计结构组件。 虽然通常使用杆件来进行截面验算就足够了,但正确的稳定性设计往往需要多杆件。 RFEM 手册的 杆件集一章中介绍了杆件集的创建和属性。在章节中阐述了它们对木结构设计的意义。

使用杆件集

在进行稳定性分析时,需要使用一个杆件集来确定弯扭屈曲分析的临界荷载,或者将整个杆件长度视为有效长度。 对于杆件,考虑相应的杆件长度;只有使用杆件集,才能进行组件的横向杆件设计验算。 在对话框中,杆件集内杆件之间的节点可以视为中间节点。

信息

使用杆件集可以在设计中将多个杆件视为一个杆件。 但是,杆件不一定要在节点处被拆分。 也可以在杆件上创建节点 # extbookmark manual|选项|不划分杆件#。

在模块中,您只能设计杆件集类型'杆件集',而不能设计杆件集类型'杆件组'。

杆件或杆件集

作为杆件集一部分的杆件可以作为杆件设计,可以使用杆件集设计。 为了避免输入和结果冲突,在杆件集设计中会自动停用相关的杆件。 在进行杆件设计时,将自动停用关联的杆件集。
在结果表无效/停用中,对于选择进行设计的所有杆件都会显示一条消息,这些杆件是由杆件集设计的,因此被停用(见结果表上的章节# extbookmarkmanual|无效-停用|无效/已禁用 #。 如果杆件集不是设计的,那么也会显示一条关于杆件集的消息。

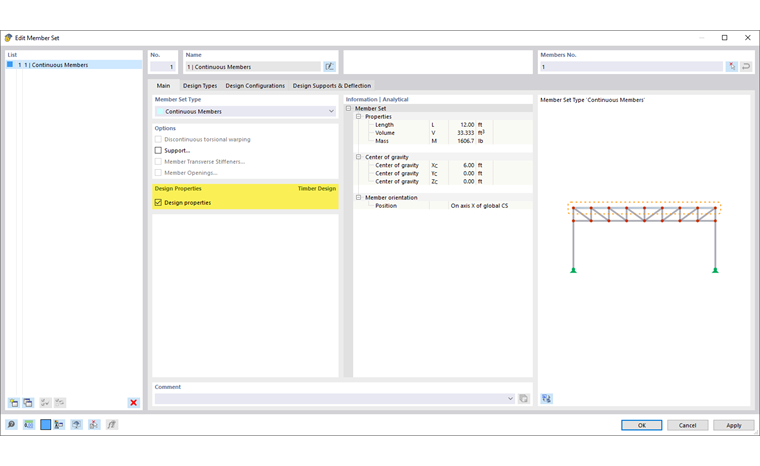

分配设计属性

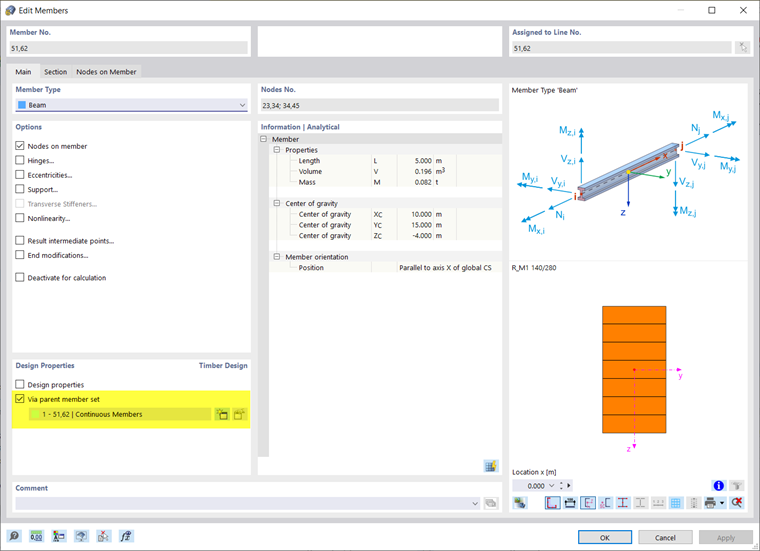

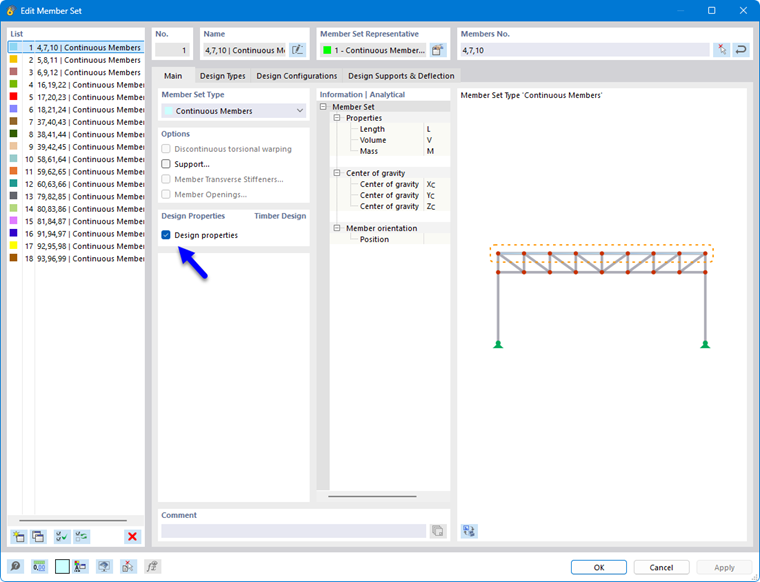

可以将与杆件相同的设计配置和木结构设计类型分配给设计的杆件集。 如果将设计属性分配给一个杆件集,则其中包含的所有杆件都将获得设计属性',由更高级别的杆件集',并且对于该杆件而言与设计相关的选项卡是隐藏的。

信息

在检查杆件集的变形时,要确保所有杆件的方向一致,并且截面转角的差异不超过 20°。

如果尚未分配杆件集,则可以使用杆件的设计属性下的 新建 按钮创建一个新的杆件集。
