Do wymiarowania elementów konstrukcyjnych można wykorzystać pręty i zbiory prętów. Chociaż użycie prętów do sprawdzenia przekrojów jest zwykle wystarczające, prawidłowe obliczenie stateczności często wymaga zbiorów prętów. Podręcznik RFEM opisuje w rozdziale tworzenie zbiorów prętów tworzenie i właściwości zbiorów prętów, w tym w rozdziale wyjaśniono ich znaczenie dla wymiarowania drewna.
Zastosowanie zbiorów prętów
Analiza stateczności wymaga użycia zbioru prętów w celu określenia obciążenia krytycznego dla analizy zwichrzenia lub uwzględnienia całej długości składowej jako długości efektywnej. W przypadku prętów uwzględniana jest odpowiednia długość pręta; Poprzeczne sprawdzenie elementu konstrukcyjnego jest zwykle możliwe tylko w przypadku zbiorów prętów. Węzły pomiędzy prętami zbioru prętów mogą być traktowane jako węzły pośrednie w oknie dialogowym długości efektywne .
W rozszerzeniach można zaprojektować tylko zbiór prętów typu 'Zbiór prętów 'a nie zbiór prętów typu'Grupa prętów'.
Pręt lub zbiór prętów
Pręty, które są częścią zbioru prętów, można wymiarować albo jako pręt albo przy użyciu zbioru prętów. W celu uniknięcia sprzecznych wpisów i wyników w przypadku wymiarowania zbiorów prętów należące do zbiorów pręty są automatycznie dezaktywowane. Podczas wymiarowania prętów automatycznie dezaktywowane są skojarzone zbiory prętów.
W tabeli wyników Niepoprawny/nieaktywny , komunikat jest wyświetlany dla wszystkich prętów wybranych do obliczeń, które są wymiarowane za pomocą zbioru prętów i w związku z tym są nieaktywne (patrz rozdział dotyczący tabeli wyników # extbookmark manual|nieprawidłowa-dezaktywowana|Nieprawidłowy/nieaktywny #. Odpowiedni komunikat wyświetlany jest także dla zbiorów prętów, jeśli nie są one wymiarowane.

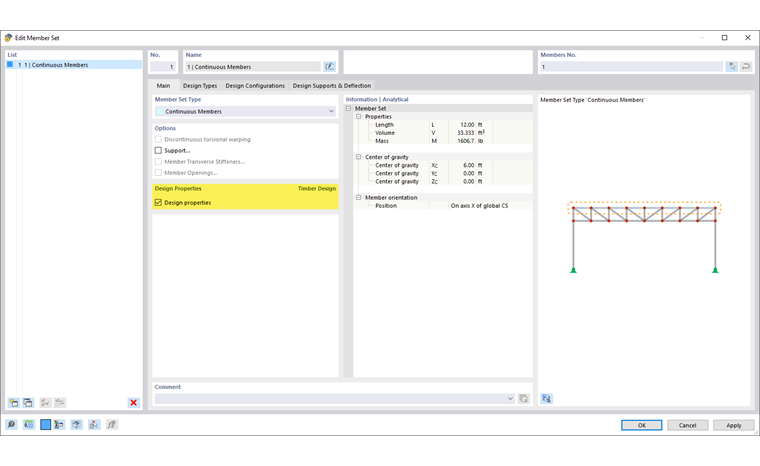

Przypisanie właściwości obliczeniowych
Zbiorom prętów można przypisać te same konfiguracje i typy wymiarowania drewna, co pręty. Jeżeli do zbioru prętów zostaną przypisane właściwości obliczeniowe, wszystkie zawarte w nim pręty otrzymają właściwość obliczeniową 'Według nadrzędnego zbioru prętów', a zakładki związane z wymiarowaniem zostaną dla tego pręta ukryte.
Jeżeli zbiór prętów nie został jeszcze przypisany, można użyć przycisku
we właściwościach obliczeniowych pręta, aby utworzyć nowy zbiór prętów.
