Smukłości

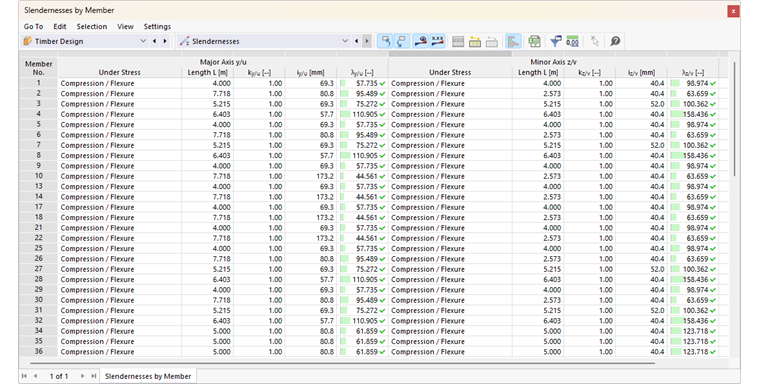

Tabela wyników sprawdzania smukłości może być wyświetlana dla prętów lub zbiorów prętów zgodnie z wymiarowanymi obiektami.

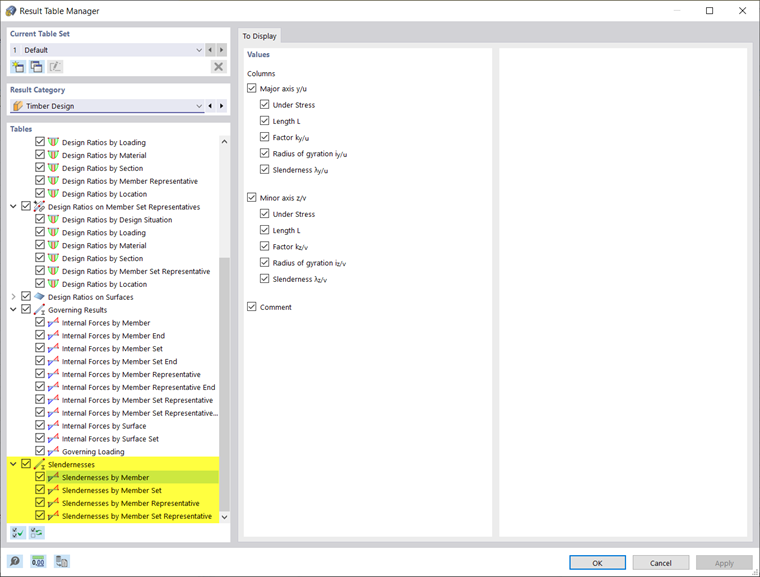

Niektóre normy obliczeniowe zalecają przestrzeganie smukłości granicznej niezależnie od zastosowania analizy stateczności. Domyślnie tabele wyników smukłości są wyłączone, ale można je aktywować za pomocą Menedżera tabel wyników (przycisk Menedżer tabeli wyników w tabelach wyników).

Smukłość dla wyboczenia giętnego jest obliczana ze stosunku promienia bezwładności do długości wyboczeniowej. W obliczeniach uwzględniane są zdefiniowane długości wyboczeniowe, jeżeli zostały przypisane do obiektu. Jeżeli do obiektu nie jest przypisana długość wyboczeniowa, w kolumnie komentarza wyświetlana jest uwaga i smukłość obliczana jest na podstawie długości pręta.

Wartości smukłości są porównywane z wartościami granicznymi z ustawień globalnych. Jeżeli smukłość jest większa niż wartość graniczna zastosowana dla obciążenia, jest zaznaczana na czerwono.

Ważne

Weryfikacja smukłości nie stanowi weryfikacji w ścisłym tego słowa znaczeniu, ponieważ nośność przy wyboczeniu jest sprawdzana za pomocą weryfikacji stateczności.

W ten sposób sprawdzenia smukłości nie są częścią tabeli wyników Stopnie wykorzystania i nie są wyświetlane w tabeli przeglądowej obliczeń, nawet jeśli wartość graniczna nie jest zachowana z.
