Konfiguracje stanu granicznego nośności

W tym oknie dialogowym należy wprowadzić podstawowe dane dla obliczenia stanu granicznego nośności. Podstawowa struktura okna dialogowego konfiguracji obliczeń oraz możliwość przydzielania go do poszczególnych obiektów zostały opisane w rozdziale nadrzędnym Timber Design .

Ważne

Specyfikacje w ramach konfiguracji stanu granicznego nośności dotyczą wszystkich obiektów, do których ta konfiguracja jest przypisana. Jeżeli do projektowanego obiektu nie jest przypisana konfiguracja nośności, nie jest one przeprowadzana dla tego obiektu.

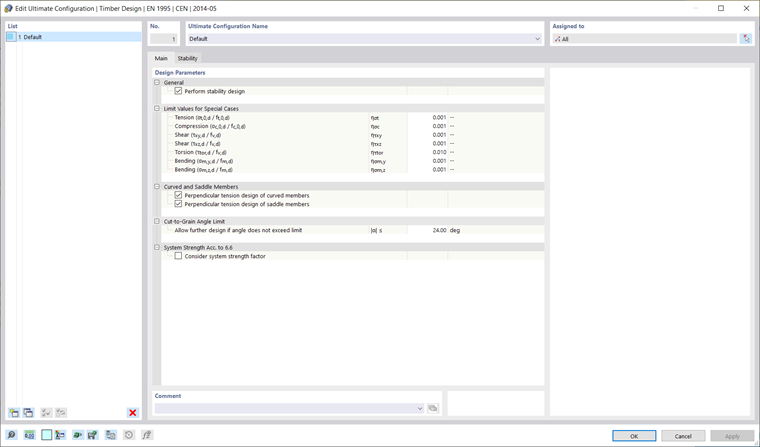

Główne

W zakładce Główne można wprowadzić różne ustawienia, które mają wpływ na weryfikację konstrukcji drewnianych.

Ogólne informacje

Pole wyboru 'Przeprowadź analizę stateczności' określa, czy oprócz kontroli obliczeń przekrojów dodatkowo mają być przeprowadzane kontrole stateczności. Aktywuj to pole wyboru, jeżeli nie chcesz przeprowadzać analizy stateczności lub jeżeli wpływ stateczności został już uwzględniony przy określaniu sił wewnętrznych (np. obliczenia według teorii drugiego rzędu lub analizy dużych deformacji z imperfekcjami).

Jeżeli funkcja sprawdzania stateczności jest aktywna, konieczne jest określenie długości efektywnych dla odpowiednich obiektów. Jeżeli nie zostaną przypisane, w tabeli wyników pojawi się komunikat ostrzegawczy Błędy i ostrzeżenia. Ostrzeżenie to nie obejmuje prętów rozciąganych, ponieważ z definicji mogą wystąpić tylko siły rozciągające i dlatego nie jest wymagana analiza stateczności.

Wartości graniczne dla szczególnych przypadków

Normy obliczeniowe, zazwyczaj oparte na obliczeniach ręcznych, często dopuszczają wzory obliczeniowe lub warunki interakcji tylko dla określonych kombinacji sił wewnętrznych. W ramach obliczeń konstrukcyjnych na modelu 3D często uzyskuje się również niewielkie wartości sił wewnętrznych, które z inżynierskiego punktu widzenia nie mają znaczenia dla nośności, ale uniemożliwiają pewne weryfikacje lub wymuszają stosowanie mniej korzystnych wzorów interakcji, jeśli norma projektowa jest ściśle przestrzegana. Dlatego dzięki opcji Wartości graniczne dla przypadków specjalnych oferujemy prosty i przejrzysty sposób na pominięcie określonych sił wewnętrznych w obliczeniach i uniknięcie problemów wymienionych powyżej.

Informacje

Ustawienia wartości granicznych nie są oparte na bezpośrednich przepisach normatywnych.

Definicja odbywa się poprzez określenie składowej nośności przekroju, która jest określana w sposób uproszczony za pomocą właściwości przekroju. Graniczne stopnie nośności pochodzą ze standardowych specyfikacji i są wstępnie ustawione na bardzo małe wartości w celu uproszczenia obliczeń. Do celów testowych należy stosować tylko górne wartości graniczne.

Jeżeli siła wewnętrzna mieści się w zakresie wartości granicznych, nie pojawia się ostrzeżenie, że została ona pominięta. W Szczegółach kontroli obliczeń, komentarz "Pomijalne" obok odpowiedniej siły wewnętrznej umożliwia łatwe sprawdzenie, które siły wewnętrzne zostały pominięte ze względu na ustawienia wartości granicznych i nie zostały uwzględnione w obliczeniach. Jeżeli w jednym punkcie wszystkie siły wewnętrzne są pomijalne, w tym miejscu wyświetlana jest kontrola obliczeń pomijalnych sił wewnętrznych.

Więcej opcji

W zależności od wybranej normy obliczeniowej, w konfiguracji nośności dostępne są dalsze opcje. Na przykład, dezaktywacja obliczania rozciągania prostopadłego dla prętów o zbieżnym przekroju i prętów zakrzywionych lub zmiana maksymalnego kąta nacięcia względem włókien.

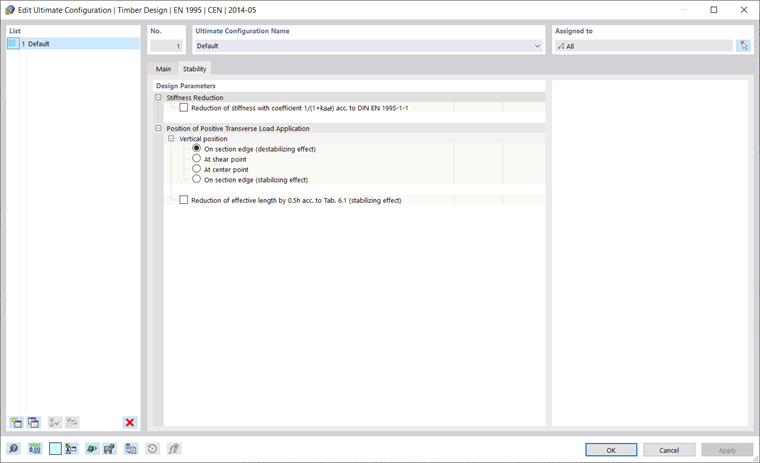

Stateczność

Zakładka Stateczność jest dostępna, jeżeli w zakładce Podstawowe aktywowana jest analiza stateczności. W zależności od wybranej normy obliczeniowej można zdefiniować dalsze ustawienia dla analizy stateczności.

punkt przyłożenia obciążenia

Informacje

Ta opcja jest obecnie dostępna tylko w normie EN 1995-1-1.

Jeżeli występują obciążenia ścinające, ważne jest, aby zdefiniować punkt, w którym te siły działają na profil: W zależności od przyłożonego obciążenia, obciążenia poprzeczne mogą działać stabilizująco lub destabilizująco, a tym samym mają duży wpływ na sprężysty moment krytyczny zwichrzenia Mcr. Przede wszystkim przyłożenie obciążenia wpływa na solwer wartości własnych do określania momentu krytycznego zginającego, jeżeli został on wybrany jako typ obliczeń w Długości efektywne. W przypadku prętów o stałym przekroju przyłożenie obciążenia wpływa również na definicję równoważnych długości prętów zgodnie z przypisem w tabeli 6.1 normy EN 1995-1-1.

W zależności od wybranej normy projektowej dostępne są dalsze opcje.
