承载能力极限状态配置

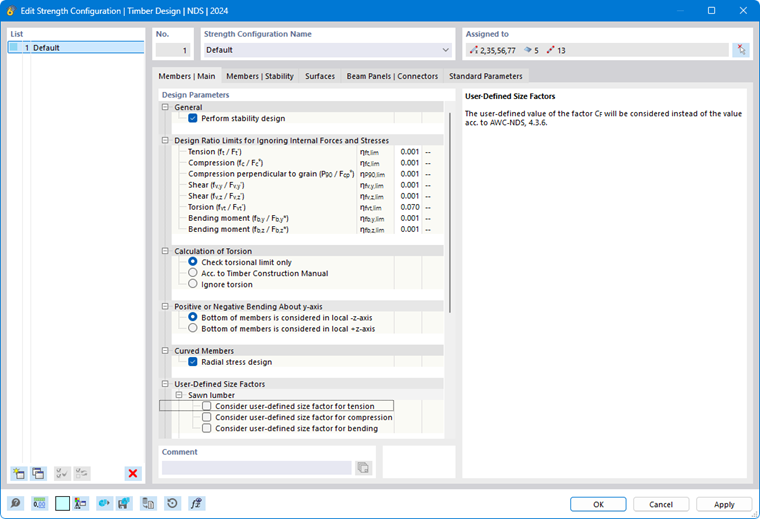

在该对话框中,您可以对承载能力极限状态设计进行基本设置。 关于设计配置对话框的基本结构以及如何将其分配给各个对象的信息,请参阅上一章节。 Timber Design

重要

承载能力极限状态配置中的规范应用于所有分配了该承载能力的对象。 如果没有给待设计的对象分配承载能力极限状态配置,那么就不会对该待设计的对象进行承载能力极限状态设计。

基本

基本选项卡中,可以进行木结构验算的各种设置。

基本

除了截面稳定性验算之外, 如果不想进行稳定性验算,或已经考虑了稳定性对内力计算的影响(例如非线性 或考虑缺陷大变形分析)。

如果激活了稳定性设计,则需要为相应的对象分别指定 {%|000448 有效长度]]。 如果未分配,在结果表中会显示警告信息 错误与警告。 受拉杆件不包括在该类型的杆件中,因为根据定义这里只能承受拉力,因此不需要进行稳定性验算。

特殊情况极限值

通常基于手算的规范通常只允许对某些内力组合使用设计公式或相关性条件。 在结构的三维模型中计算得出的内力值通常很小,这对工程学上的承载力来说并不重要,但是以得到更不利的相关性公式。 特殊工况的极限值选项提供了一种简单明了的方法,可以在设计中忽略某些内力,以避免上述问题。

信息

极限值的设置不是基于任何直接的规范规定。

用户可以在【截面属性】中直接指定【截面承载力】,来进行计算。 承载力设计值的限值比值来自标准规范,并且为了简化计算而预设为非常小的值。 上限值应仅用于测试目的。

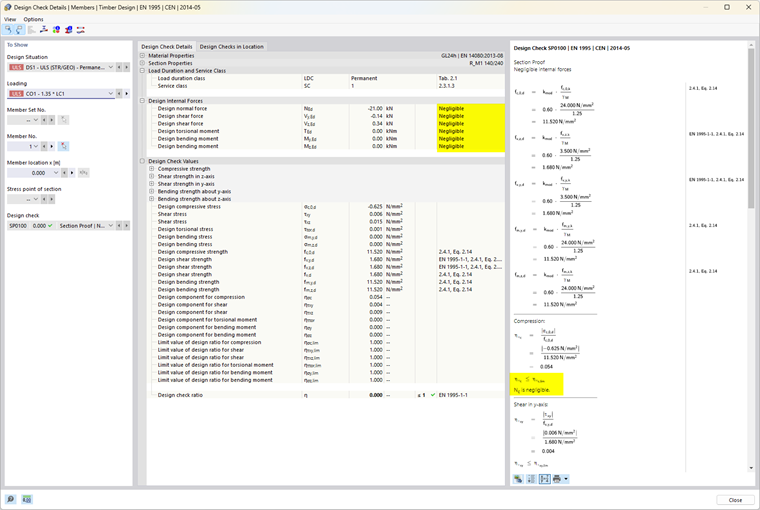

如果内力位于极限值之内,则不会再显示警告信息,说明现在内力已被忽略。 在设计验算详细信息中,通过点击相应内力旁边的“可忽略”注释,可以查看哪些内力由于极限值的设置而被忽略,在设计中没有考虑。 如果在一个位置上的所有内力都可以忽略,则在该位置显示可忽略内力的验算结果。

更多选项

根据选择的设计规范,承载能力极限状态配置会有更多选项。 例如停用变截面和弯曲杆件的垂直受拉设计,或更改最大顺纹夹角。

稳定性

如果在基本选项卡中激活了稳定性分析,那么才会显示稳定性选项卡。 根据选择的规范,可以在这里为稳定性分析定义进一步的设置。

荷载作用位置

信息

该选项目前仅在设计规范 EN 1995‑1‑1 时可用。

如果存在横向荷载,则需要定义这些力在截面上的作用位置: 横向荷载可以根据不同的荷载作用起到失稳作用,也可以是失稳作用,对弯扭屈曲的弹性临界弯矩Mcr有很大的影响。 首先,如果在有效长度中选择了确定类型,那么荷载的施加会影响确定临界弯矩的特征值求解器。 对于恒定截面杆件,根据规范 EN 1995-1-1 中表 6.1 中的脚注,荷载的施加也会影响等效杆件长度的定义。

根据所选的设计规范,程序会提供更多的选项。
