在确定弹性临界弯矩或弯扭屈曲的临界荷载系数时，应考虑应力蒙皮是由内部特征值求解器确定的。 应用程序定义的整个杆件或杆件集上恒定的平移弹簧。
对于桁架杆件的弯扭屈曲，需要考虑支撑或屋面的剪切刚度。
定义类型
列表里有以下各种类型的应力蒙皮可供选择：
- 压型钢板
- 支撑
- 压型钢板和支撑
- [[]]#S-prov 定义 S-prov]]
定义 S-prov
目前用户还是需要手动计算应力蒙皮刚度。 在这篇技术文章中可以找到示例：
- 木结构中的侧向屈曲。 | [ 示例 2]
为此，需要以下信息：
- 应力蒙皮刚度
- 梁长
基于杆件基础，应力蒙皮刚度可以转换为下式：
梁长度是从杆件或杆件集中自动采用的。 如果要手动指定梁的长度，请取消激活“自动定义长度”复选框。
分配给杆件或杆件集

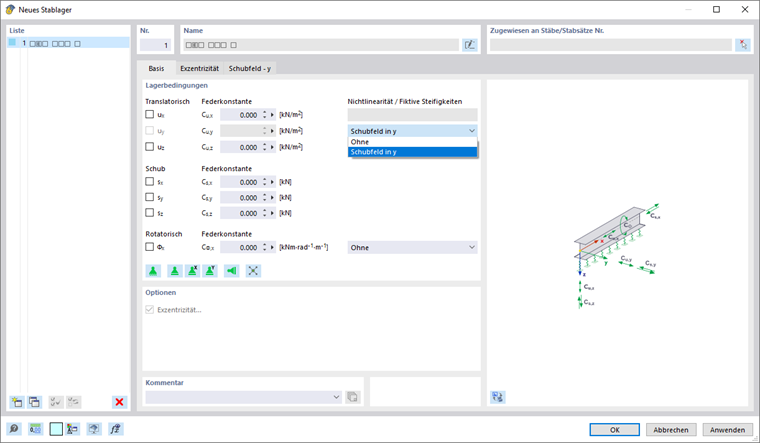

杆件应力蒙皮可以分配给 杆件支座。 您可以使用支持。 为此，请在“基本”选项卡的“非线性/虚拟刚度”列表中选择虚拟刚度“y方向应力蒙皮”或“z方向应力蒙皮”。

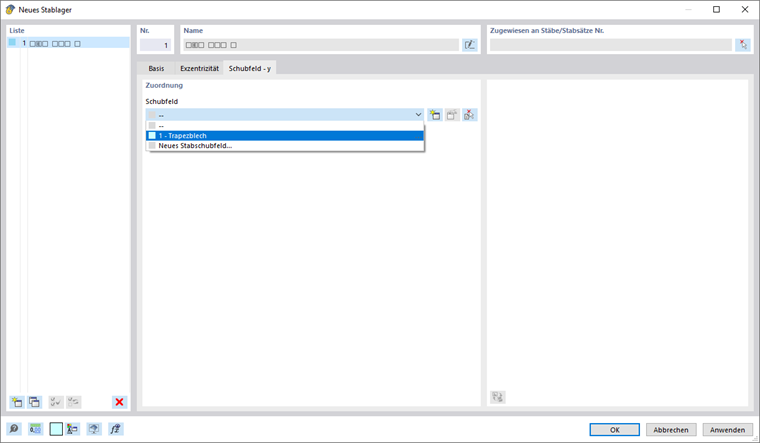

在“应力蒙皮 – y”或“应力蒙皮 – z”选项卡中可以分配所需的应力蒙皮。
您也可以在编辑对话框中以图形方式将杆件应力蒙皮分配给{%|#/zh/downloads-and-information/documents/online-manuals/rfem-6/000053 杆件支座]]杆件应力蒙皮，
是编辑按钮。 但是，该应力蒙皮需要已经分配给{%|#/zh/downloads-and-information/documents/online-manuals/rfem-6/000053 杆件支座]]。
将杆件支座]]和在其中定义的杆件应力蒙皮分配给杆件或上级杆件集。 用户可以通过编辑杆件或杆件集，通过对话框 杆件支座
应力蒙皮在截面上的位置
您可以在“偏心”选项卡中指定应力蒙皮在截面上的位置。杆件支座”]]对话框。
用户可以在“参考”中选择力的作用点相对于截面剪心的位置。 中间的点表示截面的重心，边缘上的八个点表示杆件局部坐标轴 y 轴和 z 轴与截面外接矩形边线的交点。
除了九个复选框外，您还可以将重心和剪切中心作为参照。
您可以在下面的输入栏中手动定义偏移。 距离是相对于杆件局部 y 轴和 z 轴。
在截面处使用距所选参考点定义的距离的偏移值来定位应力蒙皮。
