Configurações de estado limite último

Nesta caixa de diálogo, pode criar as especificações básicas para a verificação do estado limite último. A estrutura base da caixa de diálogo da configuração do dimensionamento e a opção para a atribuir aos objetos individuais são descritas no capítulo sobreordinado Timber Design Estes

Importante

As especificações numa configuração do ELU aplicam-se a todos os objetos aos quais esta configuração está atribuída. Se não houver configuração última atribuída a um objeto a ser dimensionado, não é realizada a verificação do estado limite último para esse objeto.

Geral

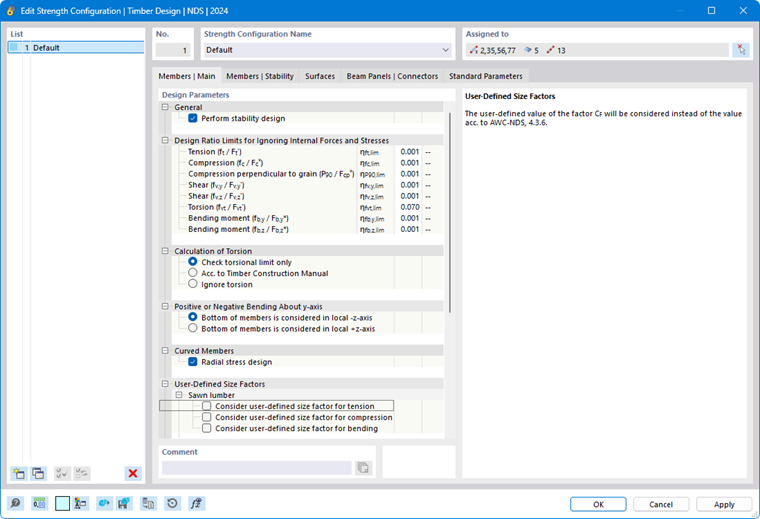

No separador Geral , pode efetuar várias configurações que afetam as verificações do dimensionamento de madeira.

Geral

A caixa de seleção "Executar verificação de estabilidade" controla se as verificações de estabilidade são realizadas além das verificações da seção. Desactive esta caixa de selecção se não pretende realizar a verificação de estabilidade ou se já tiver considerado os efeitos de estabilidade na determinação dos esforços internos (por exemplo, um cálculo de acordo com a análise de segunda ordem ou análise de grandes deformações com imperfeições).

Se a verificação de estabilidade estiver ativada, é necessário especificar comprimentos efetivos para os respetivos objetos. Se não estão atribuídas, aparece uma mensagem de aviso na tabela de resultados de {%>

Valor limite para casos especiais

As normas de dimensionamento, que na maioria das vezes são baseadas no cálculo manual, geralmente permitem apenas fórmulas de dimensionamento ou condições de interação para determinadas combinações de forças internas. No contexto de um cálculo estrutural num modelo 3D, são frequentemente obtidos valores pequenos para os esforços internos, que não são importantes para a capacidade de carga do ponto de vista da engenharia, mas que evitam determinadas verificações de dimensionamento ou tornam necessárias as verificações necessárias. fórmulas de interacção menos favoráveis se as normas de dimensionamento forem cumpridas rigorosamente. Portanto, a opção Valores limite para casos especiais providencia uma forma simples e transparente de negligenciar determinadas forças internas no dimensionamento, de forma a evitar os problemas mencionados acima.

Informação

A configuração do valor limite não se baseia em nenhum regulamento normativo direto.

A definição é efetuada através da especificação do componente de resistência da secção, que é determinado de forma simplificada através das propriedades da secção. As relações limite das resistências de cálculo são derivadas das especificações da norma e predefinidas com valores muito pequenos para permitir um dimensionamento simplificado. Só devem ser utilizados valores limite elevados para os fins de teste.

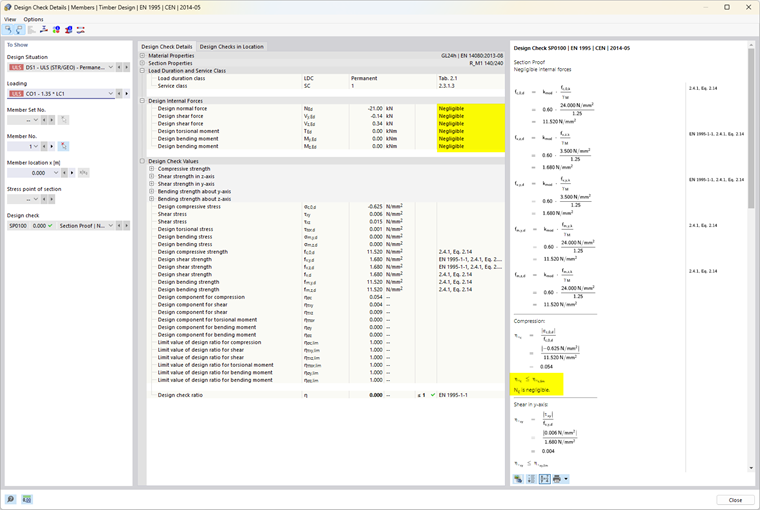

Se uma força interna se encontra dentro dos valores limite, não existe qualquer aviso a indicar que essa força foi negligenciada. Em {%>

Outras opções

Dependendo da norma de dimensionamento selecionada, estão disponíveis outras opções na configuração do ELU. Por exemplo, desative a verificação à tração perpendicular para secções variáveis e barras curvadas ou altere o ângulo de corte máximo da fibra.

Estabilidade

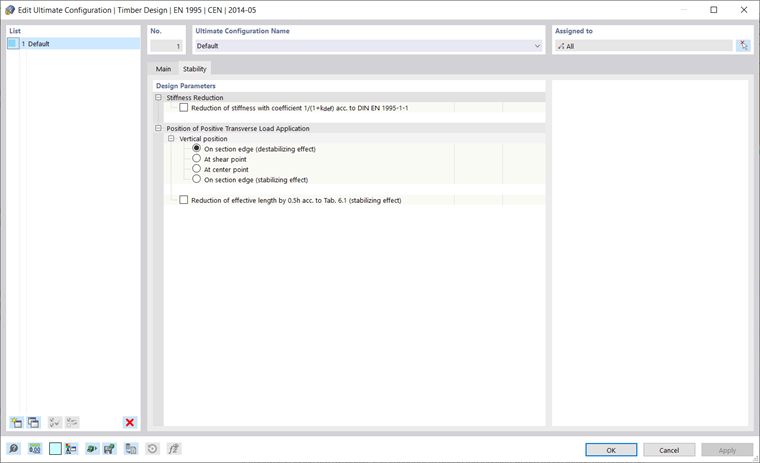

O separador Estabilidade está disponível se a Análise de estabilidade tiver sido activada no separador Geral. Dependendo da norma de dimensionamento selecionada, é possível definir outras configurações para a análise de estabilidade aqui.

Posição de aplicação da carga

Informação

Esta opção atualmente apenas se encontra disponível para a norma de dimensionamento EN 1995-1-1.

Se estão disponíveis cargas transversais, é importante definir a posição na secção onde estas forças actuam. Dependendo da aplicação da carga, as cargas transversais podem ser estabilizantes ou desestabilizantes e, portanto, ter um grande impacto no momento elástico crítico para a encurvadura por flexão-torção Mcr. Em primeiro lugar, a aplicação de carga afeta o solucionador de valores próprios para a determinação do momento fletor crítico, se este foi selecionado como tipo de determinação nos Comprimentos efetivos. Para barras com secção constante, a aplicação da carga também afecta a definição dos comprimentos equivalentes da barra de acordo com a nota de rodapé na Tabela 6.1 da EN 1995-1-1.

Encontram-se disponíveis outras opções, dependendo da norma de dimensionamento selecionada.
