Les conditions aux limites essentielles pour les vérifications sont définies en assignant un type pour la vérification du bois à un objet à calculer. L'attribution s'effectue soit en sélectionnant les barres ou ensembles de barres dans les différentes boîtes de dialogue des types, à l'aide des tableaux d'entrée des « Types pour la vérification du bois », soit en sélectionnant un type pour la vérification du bois dans les propriétés de calcul de l'objet.
Les propriétés de calcul dans les objets sont donc disponibles pour les modules complémentaires de vérification activés, en fonction du matériau. Les barres peuvent être calculées sous forme de barres ou à l'aide des ensembles de barres supérieurs (voir également le chapitre pour les {%}000460 Ensembles de barres]]). Il est également possible d'assigner des propriétés de calcul via des barres représentatives, ce qui est décrit dans le chapitre Barres représentatives.
Selon la norme de calcul sélectionnée, différents types pour la Vérification du bois sont disponibles. La norme de calcul est sélectionnée dans les données de base du modèle (voir également Normes I). La description de chaque type se trouve dans les chapitres correspondants de ce manuel.
- Longueurs efficaces
- Classes de service / classes d'humidité / conditions de service
- Réductions locales de section
Sélectionnez le type de vérification du bois existant dans la liste ou utilisez le bouton
pour créer un nouveau type. Les
vous permet de sélectionner graphiquement un autre objet à partir duquel le type de vérification du bois correspondant est importé. En cliquant sur le bouton
pour ouvrir le menu de modification du type sélectionné.

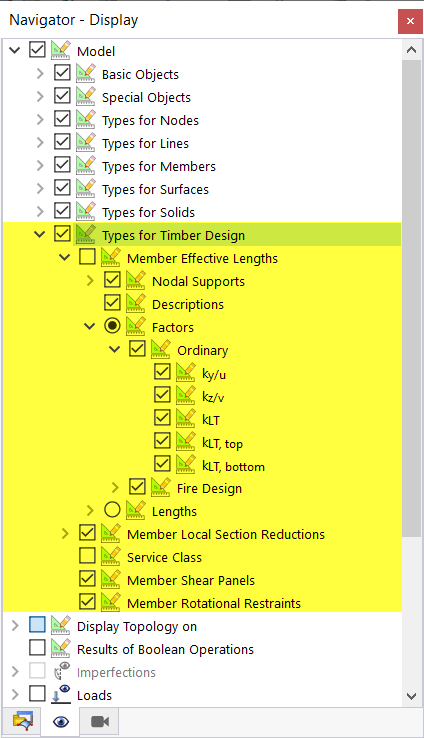

Tous les types pour la vérification bois peuvent être affichés graphiquement dans la fenêtre de travail. Vous trouverez les options d'affichage correspondantes dans l'élément de menu « Types pour la vérification du bois » du Navigateur - Afficher. Ainsi, il est possible de vérifier facilement l'attribution que vous souhaitez et d'obtenir une documentation claire via l'impression graphique.

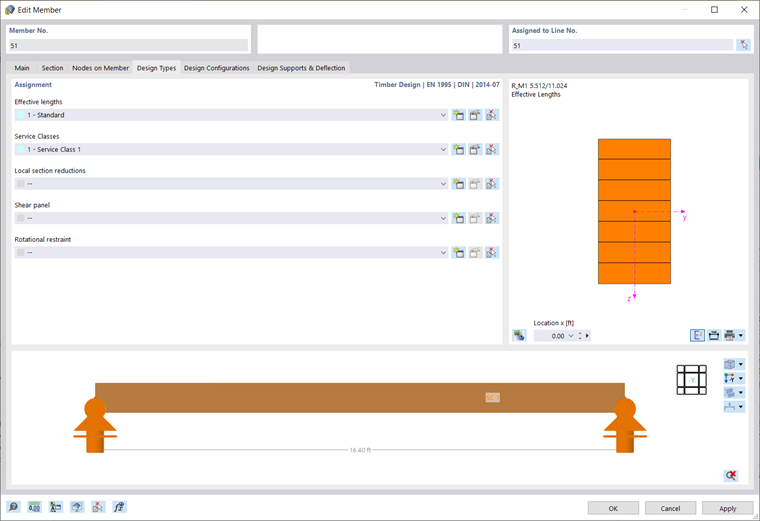

Les types sélectionnés pour la vérification du bois sont également affichés dans la zone inférieure de la boîte de dialogue de modification de la barre ou de l'ensemble de barres.
