Las condiciones de contorno esenciales para las comprobaciones de diseño se definen asignando un tipo de cálculo de madera a un objeto a calcular. La asignación se realiza seleccionando barras o conjuntos de barras en los cuadros de diálogo individuales de los tipos, utilizando las tablas de entrada "Tipos para el cálculo de madera" o seleccionando un tipo para el cálculo de madera en las Propiedades de cálculo del objeto.
En consecuencia, las propiedades de cálculo en los objetos están disponibles para los complementos de cálculo activados, dependiendo del material. Las barras se pueden calcular como barras o utilizando los conjuntos de barras de orden superior (véase también el capítulo Conjuntos de barras). También es posible asignar propiedades de cálculo mediante elementos representativos; esto se describe en el capítulo Representaciones.
Dependiendo de la norma de cálculo seleccionada, están disponibles varios Tipos para el cálculo de madera. La norma de cálculo se selecciona en los Datos básicos del modelo; consulte también Normas I. La descripción de los tipos individuales se puede encontrar en los capítulos correspondientes de este manual.
- Longitudes eficaces
- Clases de servicio/clases de humedad/condiciones de servicio
- Reducciones de sección local
Seleccione el tipo existente de cálculo de madera de la lista o use el botón
para crear un nuevo tipo. El
le permite seleccionar gráficamente otro objeto, desde el cual se importará el tipo respectivo de cálculo de madera. Al hacer clic en el botón
para abrir el menú de edición del tipo seleccionado.

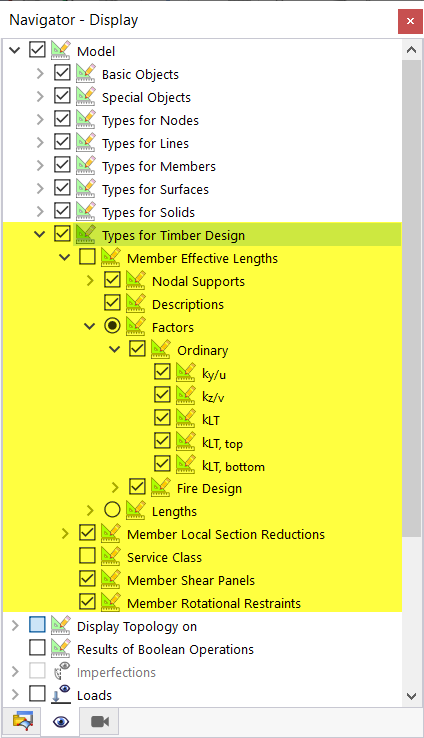

Todos los tipos para el cálculo de madera se pueden mostrar gráficamente en la ventana de trabajo. Puede encontrar las opciones de visualización correspondientes en el elemento del menú "Tipos para el cálculo de madera" en el Navegador - Mostrar. Por lo tanto, es posible comprobar fácilmente la asignación correcta y obtener una documentación clara a través de la copia impresa gráfica .

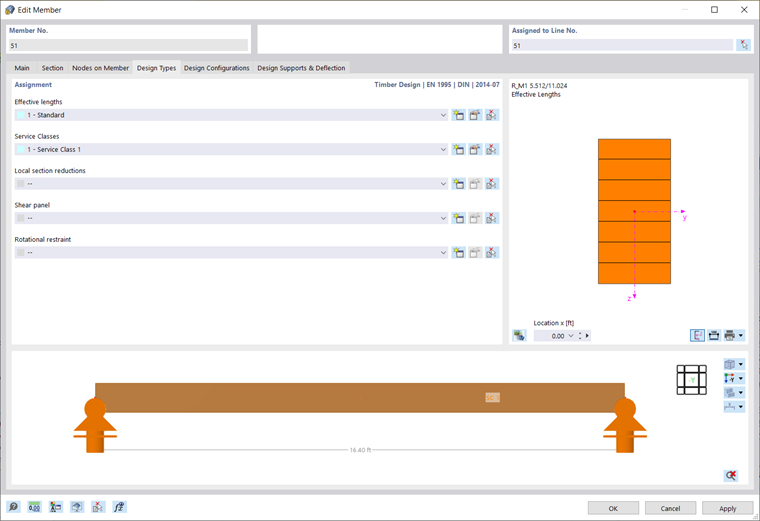

Los tipos seleccionados para el cálculo de madera también se muestran en la parte inferior del cuadro de diálogo de edición de una barra o conjunto de barras.
