In der Navigator-Kategorie Fundamentbewehrung können Sie festlegen, welche Bewehrungen an den bemessenen Fundamenten grafisch angezeigt werden sollen.

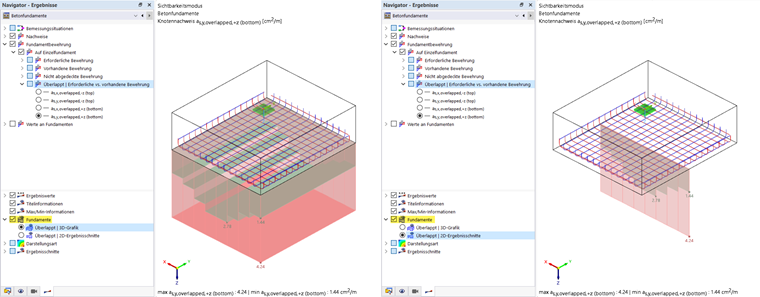

Wählen Sie in den Unterkategorien 'Erforderliche Bewehrung' und 'Vorhandene Bewehrung' aus, welche Bewehrungsquerschnitte am Modell dargestellt werden sollen. Sie können diese Bewehrungen nicht nur getrennt, sondern auch 'Überlappt' (kombiniert) überprüfen (siehe Bild Überlappte Bewehrung). Des Weiteren ist es möglich, die 'Nicht abgedeckte Bewehrung' anzuzeigen.
Überlappt | Erforderliche vs. vorhandene Bewehrung
Um die erforderliche und vorhandene Bewehrung gleichzeitig anzuzeigen, selektieren Sie eine der vier Optionen in der Unterkategorie Überlappt | Erforderliche vs. vorhandene Bewehrung.
Sie können die Bewehrungen dabei als '3D-Grafik' oder '2D-Ergebnisschnitte' darstellen. Die entsprechende Einstellmöglichkeit finden Sie im unteren Navigatorbereich unter der Kategorie Fundamente.
