Výztuž

V navigátoru kategorie Výztuž základů je možné definovat výztuže na navržených základech, které se mají graficky zobrazit.

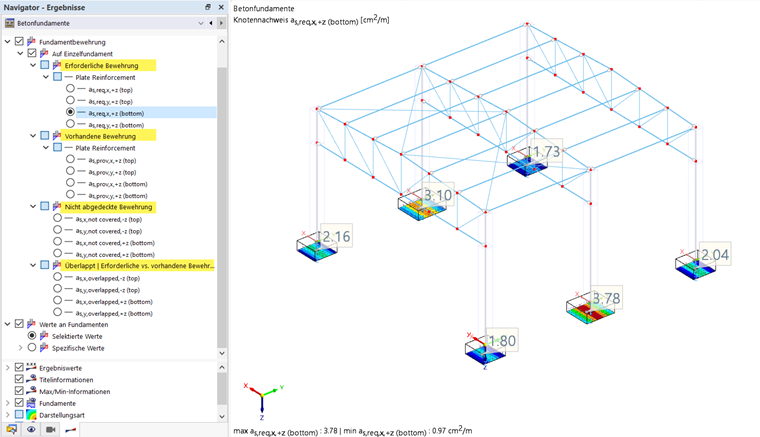

Betonové základy | Grafické znázornění výztuže

Wählen Sie in den Unterkategorien 'Erforderliche Bewehrung' und 'Vorhandene Bewehrung' aus, welche Bewehrungsquerschnitte am Modell dargestellt werden sollen. Sie können diese Bewehrungen nicht nur getrennt, sondern auch 'Überlappt' (kombiniert) überprüfen (siehe Bild Überlappte Bewehrung). Des Weiteren ist es möglich, die 'Nicht abgedeckte Bewehrung' anzuzeigen.

Překrytí | Nutná vs. navržená výztuž

Um die erforderliche und vorhandene Bewehrung gleichzeitig anzuzeigen, selektieren Sie eine der vier Optionen in der Unterkategorie Überlappt | Erforderliche vs. vorhandene Bewehrung.

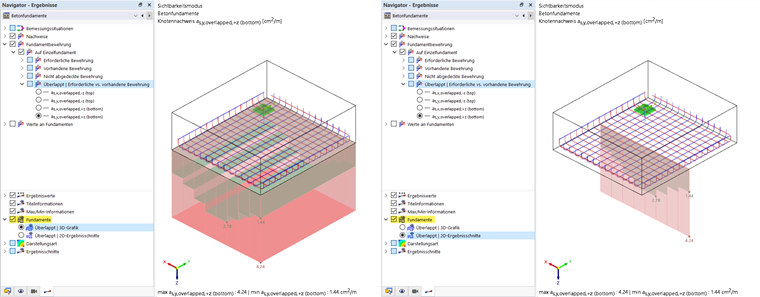

Betonové základy | Překrývající se výztuž jako 3D grafika nebo 2D výsledné řezy

Sie können die Bewehrungen dabei als '3D-Grafik' oder '2D-Ergebnisschnitte' darstellen. Die entsprechende Einstellmöglichkeit finden Sie im unteren Navigatorbereich unter der Kategorie Fundamente.
