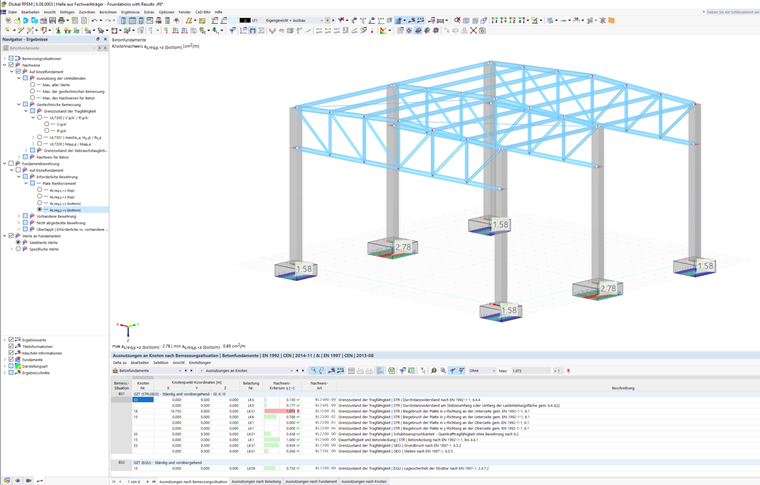

Po výpočtu se výsledky seřadí podle různých kritérií a zobrazí se v tabulkách. Ty se také zobrazí na modelu v grafickém okně pracovního okna. 'Navigátor - Výsledky' je přizpůsoben betonovým základům, takže můžete nastavit grafické zobrazení pro posouzení železobetonových konstrukcí a geotechnické posouzení a také pro výztuž základů podle vašich potřeb.
Můžete si také prohlédnout detaily posouzení s mezihodnotami a vzorci pro posouzení.
V následujících podkapitolách jsou popsány různé možnosti zobrazení a vyhodnocení výsledků posouzení. Das Kapitel Dokumentation beschreibt, wie Sie die Ergebnisse für die Druckausgabe aufbereiten.
Objekty bez výsledků
Pokud se nezobrazí žádné výsledky prutu nebo plochy, může to být způsobeno následujícími příčinami:
- Objekt není vybrán pro posouzení v tabulce Objekty pro posouzení.
- Výsledky jsou skryté kvůli nastavení filtru.
Zkontrolujte viditelnosti a nastavení filtru pro grafické výsledky v -CZ/stahovani -a-informace/dokumenty/online-manualy/rfem-6/001106#resultsOnObjectsFilterTab Ovládací panel.
