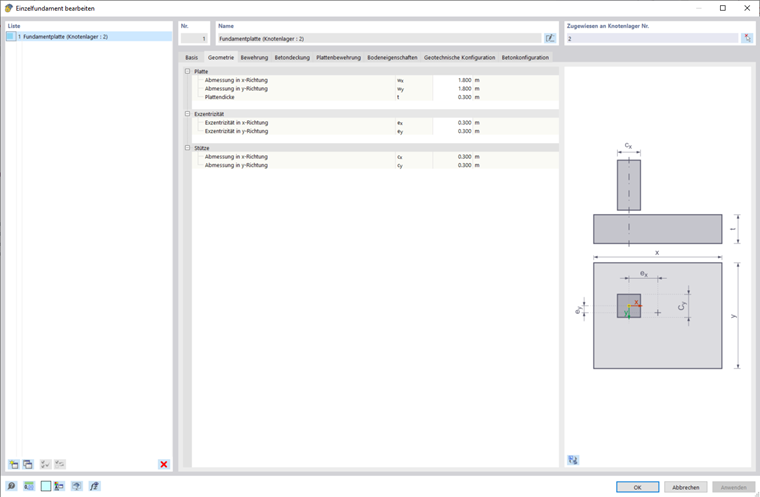

Im Register Geometrie können Sie die Abmessungen der Fundamentplatte festlegen.
Geben Sie die Breite, Länge und Dicke der Platte sowie die Exzentrizität der Stütze an.
| Variable | Bezeichnung |
|---|---|
| wx | Fundamentplattenabmessung in x-Richtung |
| wy | Fundamentplattenabmessung in y-Richtung |
| t | Fundamentplattendicke |
| ex | Exzentrizität der Stütze in x-Richtung |
| ey | Exzentrizität der Stütze in y-Richtung |
| cx | Abmessung der Stütze in x-Richtung |
| cy | Abmessung der Stütze in y-Richtung |
