Die Kategorie Betonfundamente verwaltet die grundlegenden Zuordnungen für die Bemessung von Fundamenten. Hier können Sie die zu bemessende Objekte überprüfen und den Objekten die geotechnischen Berechnungskonfigurationen sowie die Betonbemessungskonfiguration zuweisen.
Für die Arbeit in den Tabellen stehen die aus RFEM bekannten Funktionen zur Verfügung, mit denen Sie eine Tabelle bearbeiten können. Die spezifischen Tabellen der Kategorie 'Betonfundamente' sind in den folgenden Kapiteln vorgestellt.

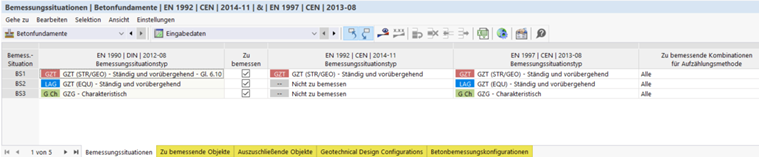

- Bemessungssituationen
- Zu bemessende Objekte
- Bemessungskonfigurationen der geotechnischen Analyse nach EN 1997
- Bemessungskonfigurationen der Betonbemessung nach EN 1992
Zusätzlich sind im Dialog Globale Einstellungen allgemeine Vorgaben für die Betonbemessung hinterlegt. Diesen Dialog können Sie über die Tabellen-Schaltfläche
oder das Kontextmenü des Navigatoreintrags 'Betonfundamente' aufrufen.
">configs@
Bemessungskonfigurationen: Konfiguration der geotechnischen Analyse und Betonbemessungskonfigurationen
Die Detaileinstellungen zu den einzelnen Nachweisen werden in der Geotechnische Konfiguration und in der Betonkonfiguration festgelegt festgelegt. Es sind jeweils nur die Bemessungskonfigurationen verfügbar, die in den Globalen Einstellungen aktiviert sind. Diese Konfigurationen sind aktuell für die Eurocode-Normen EN 1997 und EN 1992 beschrieben.
Auch die Bemessungskonfigurationen sind als Typen organisiert. Sie können so unterschiedliche Typen für die einzelnen Bemessungskonfigurationen erstellen und dann beispielsweise einem Fundament im Register 'Geotechnische Konfiguration' die passenden Konfigurationen zuordnen.
Wählen Sie aus der Liste eine vorhandene Konfiguration aus oder erzeugen eine neue Konfiguration. Über die Schaltfläche
können Sie ebenfalls eine neue Konfiguration erstellen. Mit der Schaltfläche
haben Sie die Möglichkeit, eine Konfiguration grafisch von einem anderen Objekt zu übernehmen. Über die Schaltfläche
können Sie die selektierte Bemessungskonfiguration bearbeiten.
Bemessungskonfigurationen verwalten
Im Dialog 'Konfiguration der geotechnischen Analyse bearbeiten' sehen Sie in der 'Liste' alle im Modell vorhandenen Konfigurationen des Grenzzustandes. Mit der Schaltfläche
können Sie eine neue Konfiguration erstellen, die auf den Standardwerten der
Norm
basiert. Mit der Schaltfläche
können Sie die selektierte Konfiguration kopieren, mit der Schaltfläche
die selektierte Konfiguration löschen.
Bemessungskonfiguration zuweisen
Analog zu den Typen für Fundamente können Sie die Konfiguration den Objekten einzeln zuweisen. Hierzu haben Sie verschiedene Möglichkeiten:
- Zuordnung über Schaltfläche
rechts oben im Dialog Geotechnische Konfiguration bearbeiten - Zuordnung in Eingabetabelle der Betonfundamente für Konfigurationen (siehe Bild Geotechnische Konfiguration über Tabelle zuweisen)
- Zuordnung über Liste im Bearbeitungsdialog des Objekts
Möchten Sie zum Beispiel für einzelne Fundamente keinen geotechnischen Nachweis führen, so weisen Sie diesen Fundamenten einfach keine geotechnische Konfiguration zu.
