VE0215 | Biegedrillknicken mit Normalkraft – Anschluss der Fachwerkträger im Schwerpunkt

Beschreibung

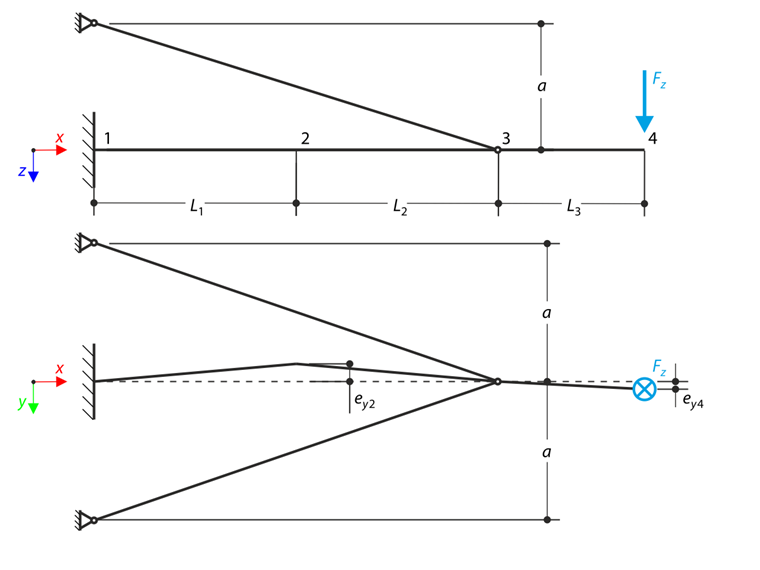

Die Struktur besteht aus einem I-Profil-Träger und zwei Rohrfachwerkträgern. Das System enthält mehrere Imperfektionen und wird durch die Kraft Fz belastet. Das Problem wird durch folgenden Parametersatz beschrieben. Das Eigengewicht wird in diesem Beispiel nicht berücksichtigt. Es sollen die Durchbiegungen uy und uz und die axiale Verdrehung φx am Endpunkt (Punkt 4) bestimmt werden. Dieses Verifikationsbeispiel basiert auf dem von Gensichen und Lumpe vorgestellten Beispiel (siehe Literatur).

Material Stahl S355 Elastizitätsmodul E 210000,000 MPa
Schubmodul G 81000,000 MPa
Geometrie Struktur Länge Querschnitt 1 L1 4,000 m
Länge Querschnitt 2 L2 4,000 m
Länge Querschnitt 3 L3 2,500 m
Position des Fachwerklagers a 2,500 m
Imperfektionen Punkt 2 ey2 -40,000 mm
Punkt 4 ey4 12,500 mm

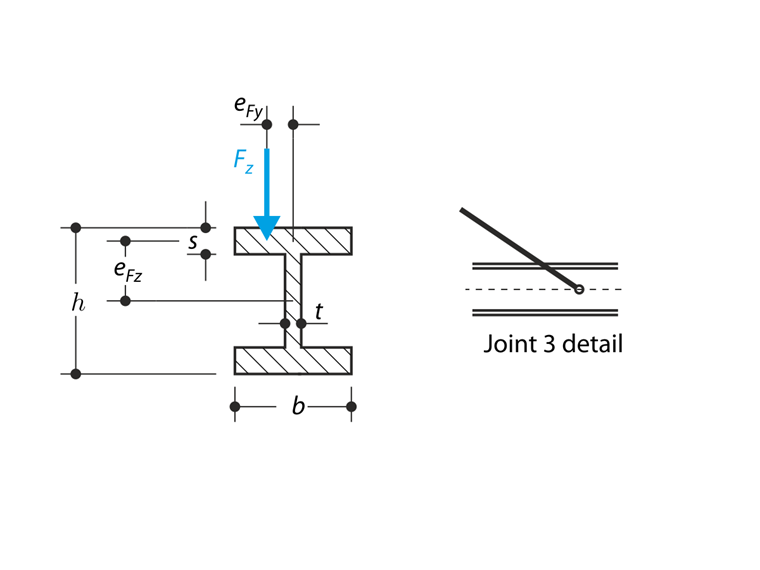

I-Profil Höhe h 400,000 mm
Breite b 180,000 mm
Stegdicke s 10,000 mm
Flanschdicke t1 14,000 mm
Rohr Außendurchmesser D 60,300 mm
Wanddicke t2 5,000 mm
Last Kraft f 14,000 kN
Exzentrizität eFy 20,000 mm
eFz -193,00 mm

Analytische Lösung

Eine analytische Lösung ist nicht verfügbar. Die Ergebnisse aus der Software S3D werden als Referenz herangezogen.

RFEM- und RSTAB-Einstellungen

  • Modelliert in RFEM 6.06
  • Die Elementgröße beträgt lFE = 0,020 m.
  • Es wird ein isotropes linear-elastisches Materialmodell vorausgesetzt.
  • Die Anzahl der Inkremente beträgt 10
  • Theorie III. Ordnung wird verwendet
  • Das Problem wird sowohl durch Stäbe als auch durch eine Kombination von Stäben und Flächenelementen modelliert

Ergebnisse

In RFEM 6 werden zwei Modellierungstechniken verwendet. Zunächst wird das I-Profil als Stab mit Imperfektionen und Rohren als Fachwerkstäbe (nur N) modelliert. Zweitens sind die Rohre Fachwerke, während der I-Profil-Träger mittels Platten unter Berücksichtigung der gegebenen Imperfektionen modelliert wird. Eine feste Lagerung am Punkt 1 wird durch starre Linienlager erzeugt.

Ergebnisse

Anzahl S3D RFEM 6 - Stäbe Verhältnis RFEM 6 - Stäbe und Platten Verhältnis
uy [mm] 14,800 16,300 1,101 15,900 1,074
uz [mm] 16,900 18,000 1,065 17,800 1,053
φx [mrad] 237,000 242,200 1,022 254,400 1,073

Referenzen
  1. LUMPE, G. and GENSICHEN, V. Evaluierung der linearen und nichtlinearen Stabstatik in Theorieund Software: Prüfbeispiele, Fehlerursachen, genaue Theorie. Ernst, 2014.
  2. LUMPE, G. S3D (Vers. 25.09.2011). Hochschule Biberach, 2011.


;
