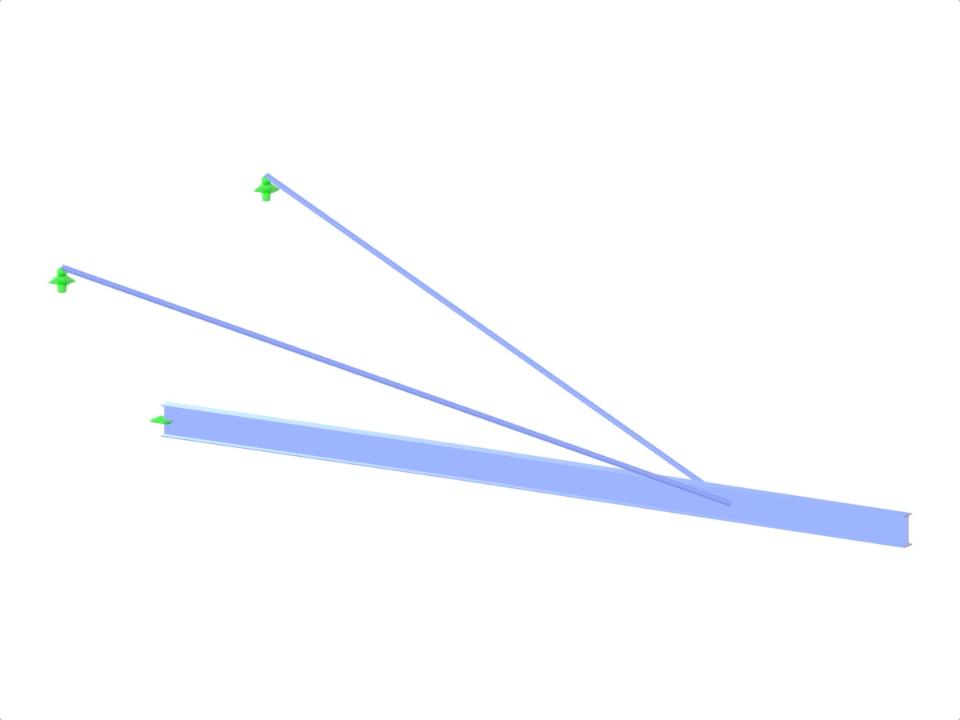

Verifikationsbeispiel 0215 | 1
Modell verwendet in
Verifikationsbeispiel 0215 | 1
| Anzahl Knoten | 6 |
| Anzahl Linien | 5 |
| Anzahl Stäbe | 5 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,841 t |
| Abmessungen (metrisch) | 10,500 x 2,500 x 5,000 m |
| Abmessungen (imperial) | 34.45 x 8.2 x 16.4 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
