Opis prac

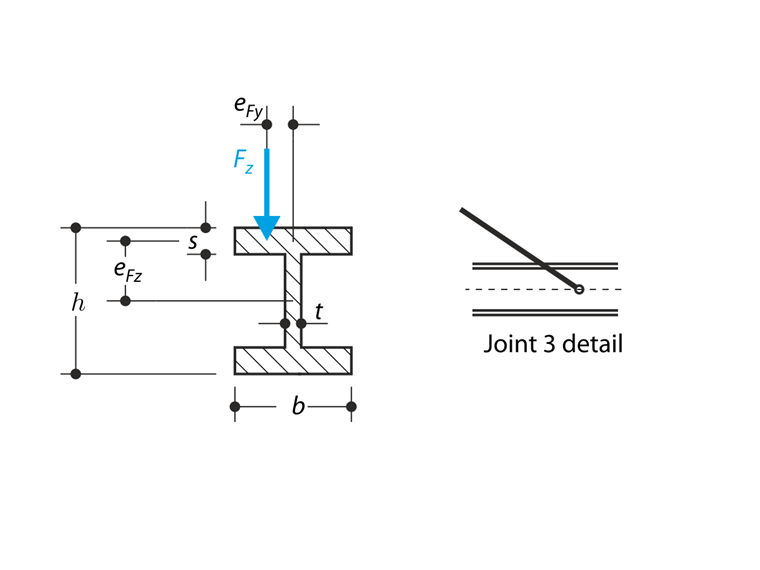

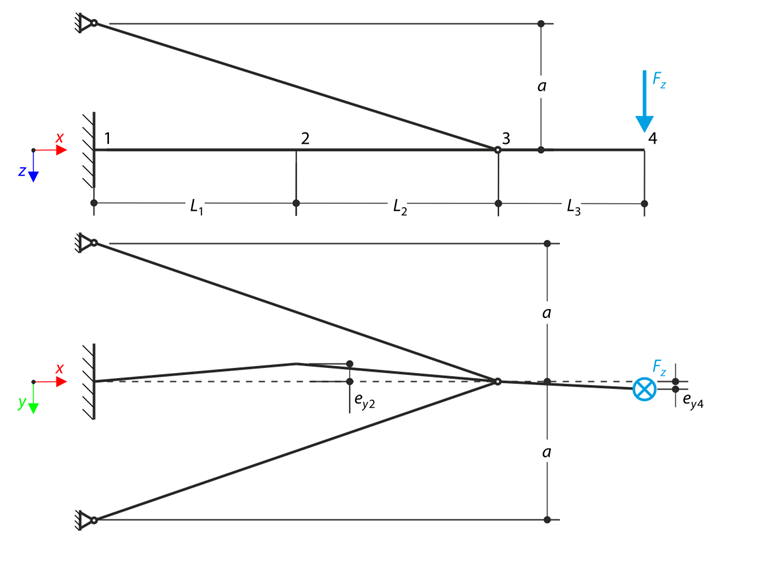

Konstrukcja składa się z belki o przekroju dwuteowym i dwóch kratownic rurowych. The structure contains several imperfections and it is loaded by the force Fz. Problem opisano za pomocą poniższego zestawu parametrów. Ciężar własny jest pomijany w tym przykładzie. Determine the deflections uy and uz and axial rotation φx at the endpoint (Point 4). Przykład obliczeniowy oparty jest na przykładzie opracowanym przez Gensichen i Lumpe (patrz odnośnik).
| Materiał | Stal S355 | Moduł E | E | 210000,000 | MPa |
| Moduł ścinania | [SCHOOL.NUMBEROFSINGLEUSERLICENCES] | 81000,000 | MPa | ||
| Geometria | Konstrukcja | Przekrój 1 Długość | L1 | 4,000 | m |
| Przekrój 2 Długość | L2 | 4,000 | m | ||
| Przekrój 3 Długość | L3 | 2,500 | m | ||
| Pozycja podparcia kratownicy | [LinkToImage02] | 2,500 | m | ||
| Imperfekcje | Punkt 2 | ey2 | -40.000 | mm | |
| Punkt 4 | ey4 | 12,500 | mm | ||
| I-profil | Wysokość | H | 400,000 | mm | |
| Szerokość | b | 180,000 | mm | ||
| Grubość środnika | s | 10,000 | mm | ||
| Grubość półki | t1 | 14,000 | mm | ||
| Rura | Średnica zewnętrzna | D | 60,300 | mm | |
| grubość ściany | t2 | 5,000 | mm | ||
| Obciążenie | Siła | F | 14,000 | kN | |
| Mimośród | eFy | 20,000 | mm | ||
| eFz | -193.00 | mm |
Rozwiązanie analityczne
Rozwiązanie analityczne nie jest dostępne. Jako odniesienie przyjmuje się wyniki z oprogramowania S3D.
Ustawienia RFEM i RSTAB
- Modelowane w RFEM 6.06
- Rozmiar elementu wynosi lFE = 0.020 m
- Zastosowano izotropowy liniowo sprężysty model materiałowy
- Liczba przyrostów wynosi 10
- Wykorzystywana jest analiza dużych deformacji
- The problem is modeled both by members and a combination of members and surface elements
Wyniki
W programie RFEM 6 stosowane są dwie techniki modelowania. First, the I-section is modeled as a beam with imperfections and tubes as trusses (only N). Second, the tubes are trusses while the I-section beam is modeled by means of plates, considering the given imperfections. A fixed support at Point 1 is created by rigid line supports.
Wyniki
| Ilość | S3D | RFEM 6 - Pręty | Stosunek | RFEM 6 - Pręty i płyty | Stosunek |
| Uy [mm] | 14,800 | 16,300 | 1,101 | 15,900 | 1,074 |
| UZ [mm] | 16,900 | 18,000 | 1,065 | 17,800 | 1,053 |
| Φx [mrad] | 237,000 | 242,200 | 1,022 | 254,400 | 1,073 |
