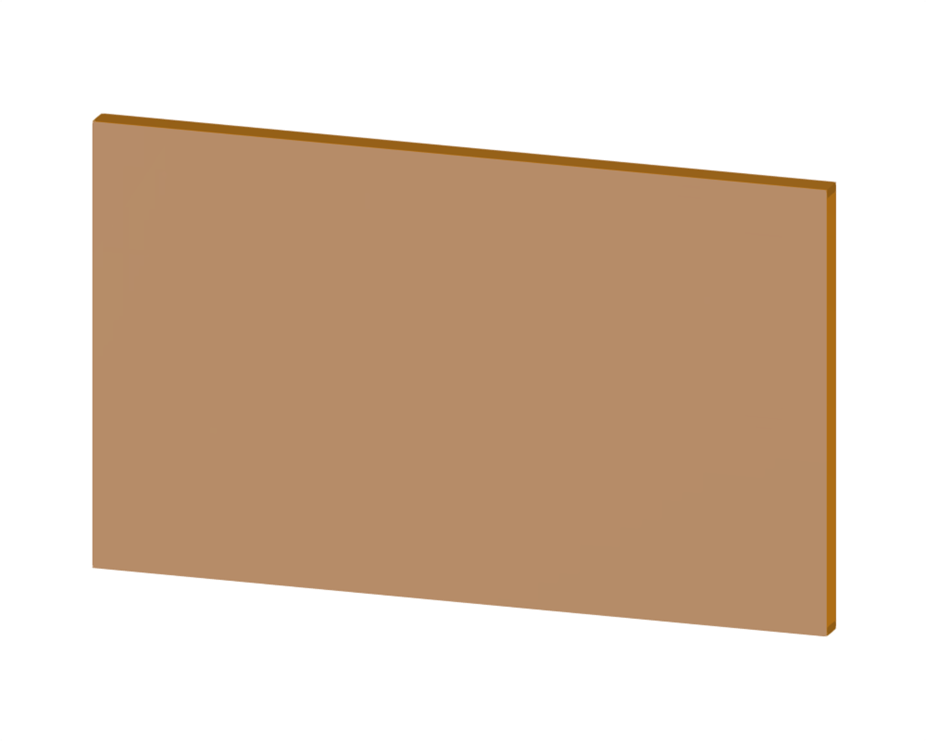

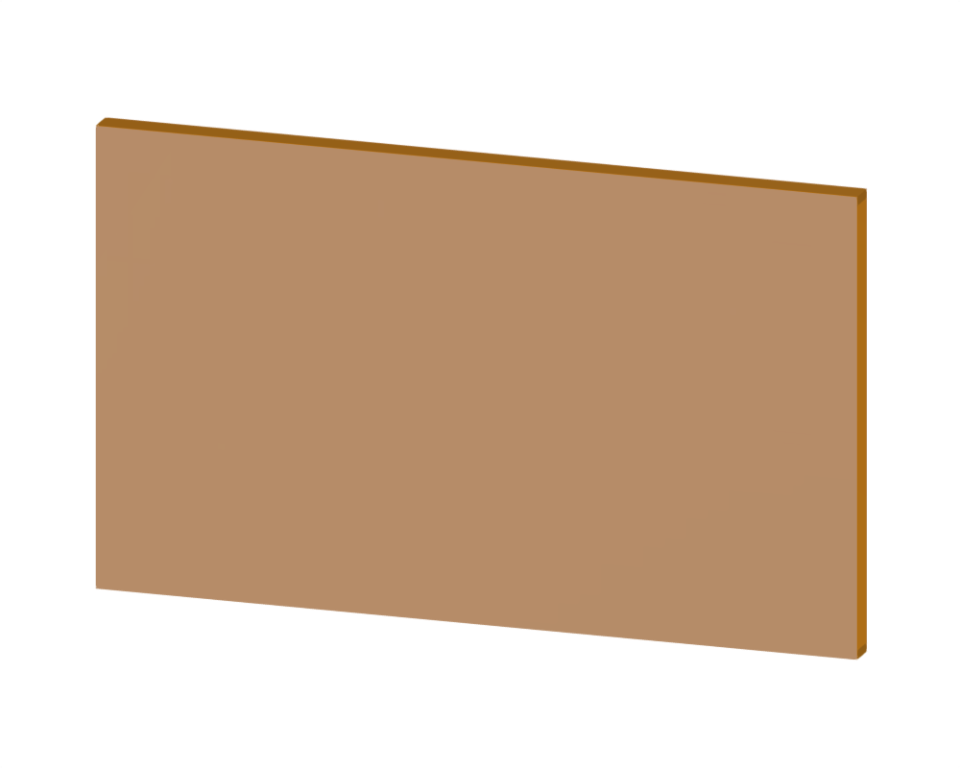

Holztafelwand aus Dickentyp Balkenscheibe
Modell verwendet in
Holztafelwand
| Anzahl Knoten | 78 |
| Anzahl Linien | 45 |
| Anzahl Stäbe | 11 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1.158 t |
| Abmessungen (metrisch) | 5.066 x 3.050 x 0.199 m |
| Abmessungen (imperial) | 16.62 x 10.01 x 0.65 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
