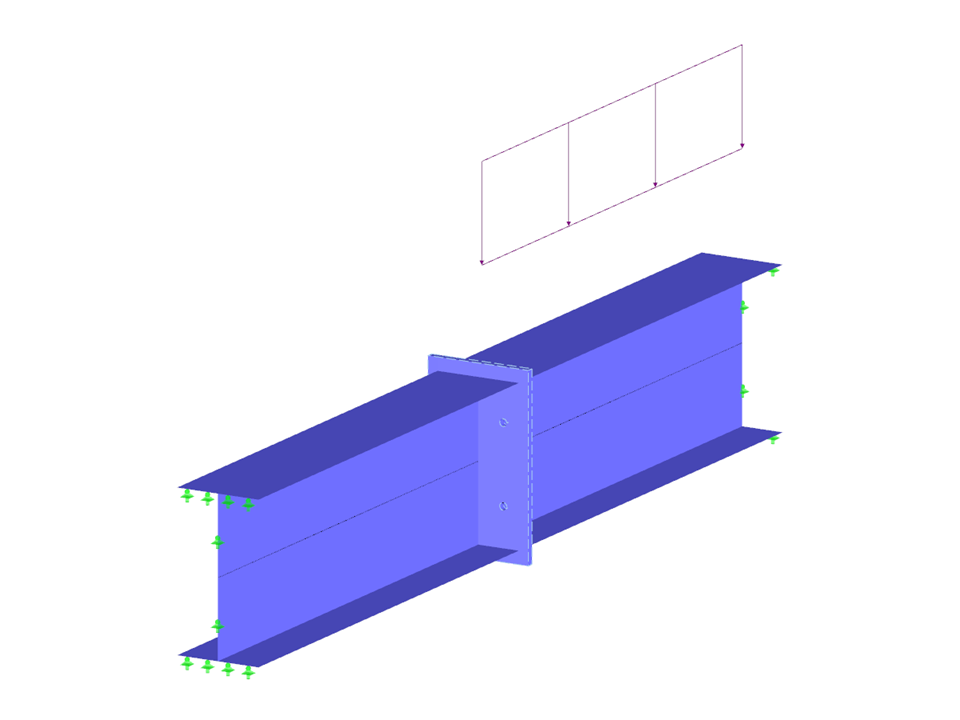

Trägerlasche
Nichtlineare FEM-Berechnung von Stahlverbindungen in RFEM
Modell verwendet in
Trägerlasche
| Anzahl Knoten | 88 |
| Anzahl Linien | 94 |
| Anzahl Stäbe | 38 |
| Anzahl Flächen | 20 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 0,100 t |
| Abmessungen (metrisch) | 0,203 x 0,356 x 1,842 m |
| Abmessungen (imperial) | 0.67 x 1.17 x 6.04 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
