Prismatische Faltwerksysteme | Einfach gefaltete Flächen über rechteckigem Grundriss | Firste zur Mitte gefaltet

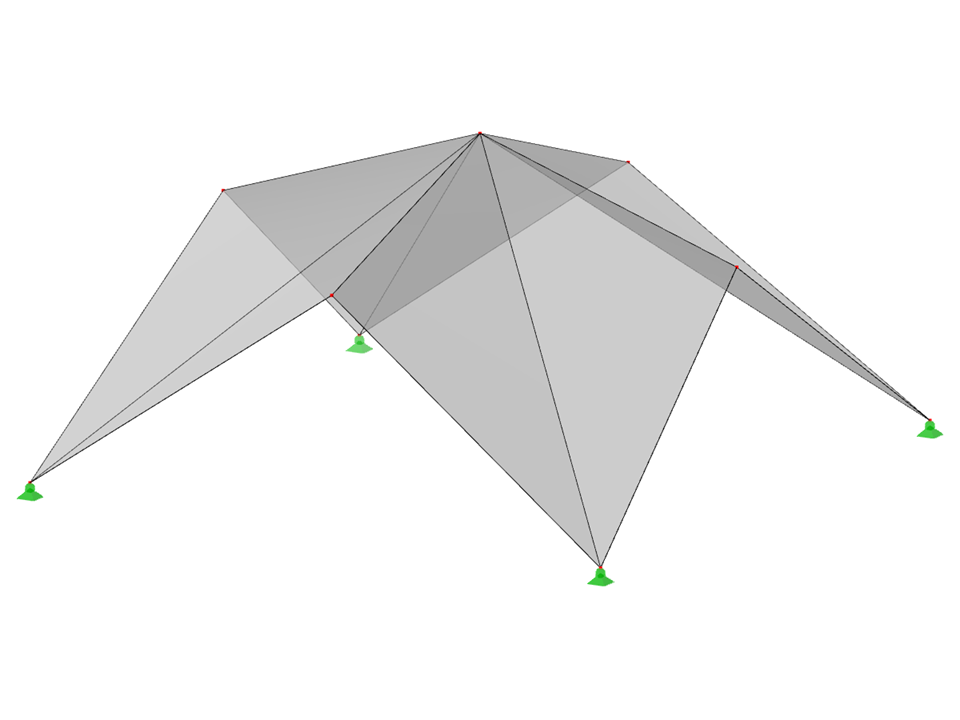

FPC006 | Prismatisches Faltwerksystem
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 9 |
| Anzahl Linien | 16 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 8 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 224,499 t |
| Abmessungen (metrisch) | 20,000 x 10,000 x 20,000 m |
| Abmessungen (imperial) | 65.62 x 32.81 x 65.62 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
