Jehlan
  • Popis
  • Recenze (0)

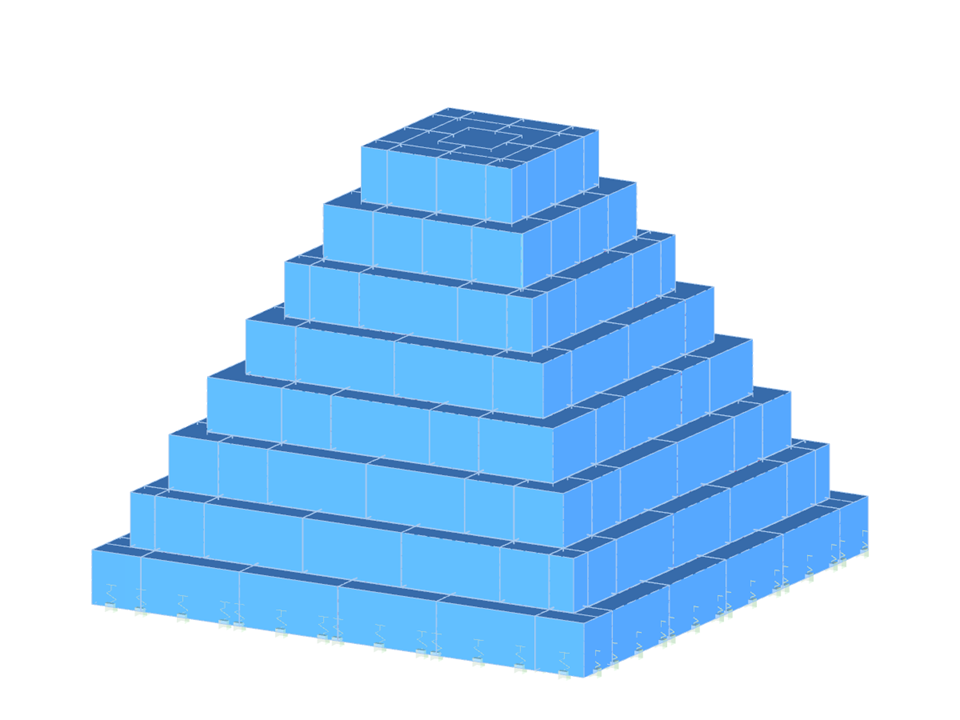

Na archeologickém nalezišti Angkor zkoumá mezinárodní tým degradaci kamenných památek. V centru pozornosti jsou účinky změn teplot na stabilitu konstrukcí. Český výzkumný tým, používající program RFEM pro numerické simulace, se podílí na výzkumu s cílem vyvinout řešení pro zachování těchto památek. Projekt vedou Dr. Karel Kranda a Doc. Ing. Jan Pašek.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Pyramidový projekt v Angkoru – analýza kamenných monumentů

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Počet uzlů 1947
Počet linií 4441
Počet ploch 2804
Počet těles 497
Počet zatěžovacích stavů 2
Celková hmotnost 3,333 t
Rozměry (metrické) 2,018 x 2,018 x 1,614 m
Rozměry (imperiální) 6.62 x 6.62 x 5.3 feet
Verze programu 4.04.10
