Muchos de los monumentos de piedra en el sitio arqueológico de Angkor, declarado Patrimonio de la Humanidad por la UNESCO, están en ruinas hoy en día. El estado de los monumentos intactos está empeorando rápidamente.
Por lo tanto, los expertos internacionales están investigando intensamente las causas del mal estado técnico de estos importantes monumentos y tratan de encontrar las soluciones adecuadas para su rescate. El equipo de investigación checo también participa en la conservación de estos monumentos en Angkor, con el proyecto de investigación de cinco años "Imágenes térmicas y análisis estructural de monumentos de arenisca en Angkor".
El objetivo principal del proyecto representa el análisis de las estructuras de piedra cargadas por los cambios de temperatura ambiental y su influencia en la seguridad estática de los monumentos. Además del trabajo de investigación in situ en Angkor, el proyecto incluye simulaciones numéricas del comportamiento estructural de las estructuras de piedra, que están sometidas principalmente a los efectos de la temperatura.
El software de ingeniería estructural RFEM para análisis y diseño de elementos finitos de Dlubal Software se utilizó para crear los modelos numéricos y llevar a cabo el análisis estructural.
Por lo tanto, los expertos internacionales están investigando intensamente las causas del mal estado técnico de estos importantes monumentos y tratan de encontrar las soluciones adecuadas para su rescate. El equipo de investigación checo también participa en la conservación de estos monumentos en Angkor, con el proyecto de investigación de cinco años "Imágenes térmicas y análisis estructural de monumentos de arenisca en Angkor".
El objetivo principal del proyecto representa el análisis de las estructuras de piedra cargadas por los cambios de temperatura ambiental y su influencia en la seguridad estática de los monumentos. Además del trabajo de investigación in situ en Angkor, el proyecto incluye simulaciones numéricas del comportamiento estructural de las estructuras de piedra, que están sometidas principalmente a los efectos de la temperatura.
El software de ingeniería estructural RFEM para análisis y diseño de elementos finitos de Dlubal Software se utilizó para crear los modelos numéricos y llevar a cabo el análisis estructural.
Equipo de investigación checo en Angkor
administrador de proyectos
Dr. Karel Kranda
Academia de las Ciencias de la República Checa
Instituto de Física Nuclear
neutron.ujf.cas.cz
Jefe de investigación
Doc. Ing. Jan Pašek, Ph.D.
Facultad de Ingeniería Civil de la CTU (Universidad Técnica Checa)
Departamento de Construcción
kps.fsv.cvut.cz
Miembros del equipo
Ing. Jiří Svoboda
Ing. Hansley Pravin Gaya
Otakar Veverka

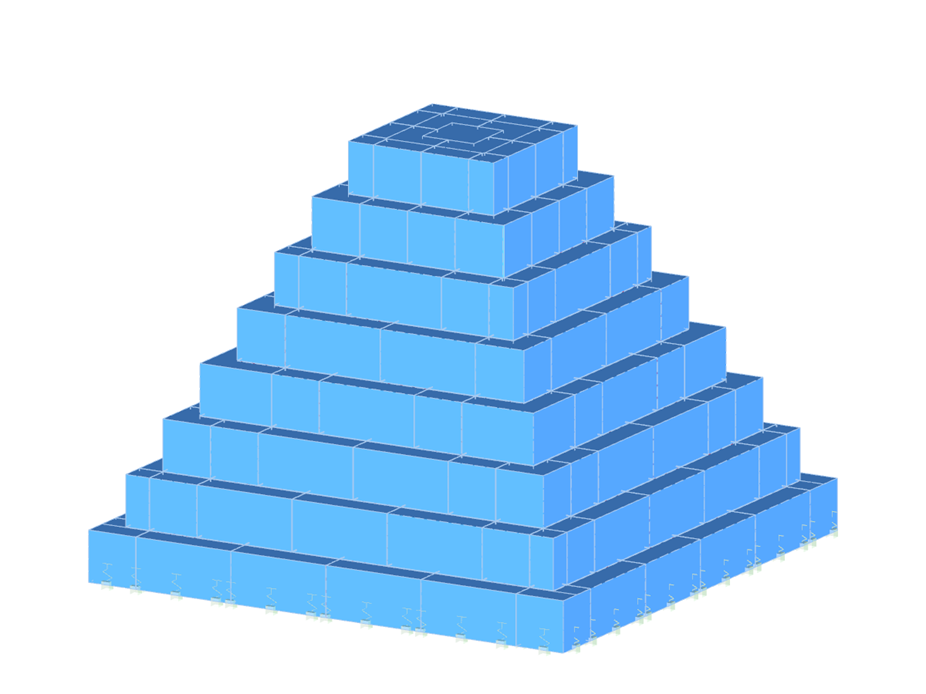

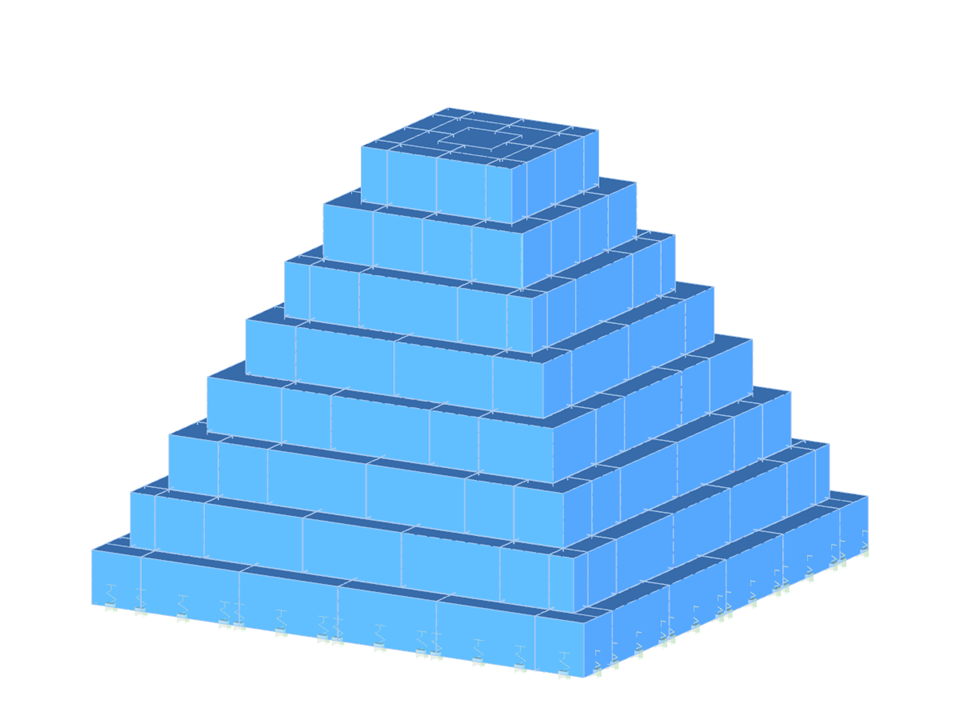

Pirámide
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1947 |
| Número de líneas | 4441 |
| Número de superficies | 2804 |
| Número de sólidos | 497 |
| Número de casos de carga | 2 |
| Peso completo | 3.333 t |
| Dimensiones (métricas) | 2,018 x 2,018 x 1,614 m |
| Dimensiones (imperiales) | 6.62 x 6.62 x 5.3 feet |
| Versión del programa | 4.04.10 |
