Wiele kamiennych pomników na stanowisku archeologicznym Angkor, wpisanym na Listę Światowego Dziedzictwa UNESCO, to obecnie ruiny. Stan zabytków w stanie nienaruszonym szybko się pogarsza.
Z tego względu międzynarodowi eksperci intensywnie analizują przyczyny złego stanu technicznego tych ważnych zabytków i starają się znaleźć odpowiednie rozwiązania dla ich ratowania. Czeski zespół badawczy uczestniczy również w ratowaniu zabytków w Angkor w ramach pięcioletniego projektu badawczego „Termowizja i analiza konstrukcyjna pomników z piaskowca w Angkorze”.
Głównym celem projektu jest analiza obciążenia konstrukcji kamiennych zmianami temperatury otoczenia oraz ich wpływu na statyczne bezpieczeństwo zabytków. Oprócz prac badawczych na miejscu w Angkor, projekt obejmuje symulacje numeryczne zachowania się konstrukcji kamiennych, które są głównie narażone na działanie temperatury.
Do utworzenia modeli numerycznych i przeprowadzenia analizy statyczno -wytrzymałościowej wykorzystano program RFEM firmy Dlubal Software do analizy i obliczeń MES.
Z tego względu międzynarodowi eksperci intensywnie analizują przyczyny złego stanu technicznego tych ważnych zabytków i starają się znaleźć odpowiednie rozwiązania dla ich ratowania. Czeski zespół badawczy uczestniczy również w ratowaniu zabytków w Angkor w ramach pięcioletniego projektu badawczego „Termowizja i analiza konstrukcyjna pomników z piaskowca w Angkorze”.
Głównym celem projektu jest analiza obciążenia konstrukcji kamiennych zmianami temperatury otoczenia oraz ich wpływu na statyczne bezpieczeństwo zabytków. Oprócz prac badawczych na miejscu w Angkor, projekt obejmuje symulacje numeryczne zachowania się konstrukcji kamiennych, które są głównie narażone na działanie temperatury.
Do utworzenia modeli numerycznych i przeprowadzenia analizy statyczno -wytrzymałościowej wykorzystano program RFEM firmy Dlubal Software do analizy i obliczeń MES.
Czeski zespół badawczy w Angkor
manager plików
Dr Karel Kranda
Akademia Nauk Republiki Czeskiej
Instytut Fizyki Jądrowej
neutron.ujf.cas.cz
Szef działu badań
Doc. Inż. Dr Jan Pašek
Wydział Budownictwa Politechniki Czeskiej (CTU) w Pradze
Katedra Konstrukcji Budowlanych
kps.fsv.cvut.cz
Członkowie zespołu
Inż. Jiří Svoboda
Inż. Hansley Pravin Gaya
Otakar Veverka

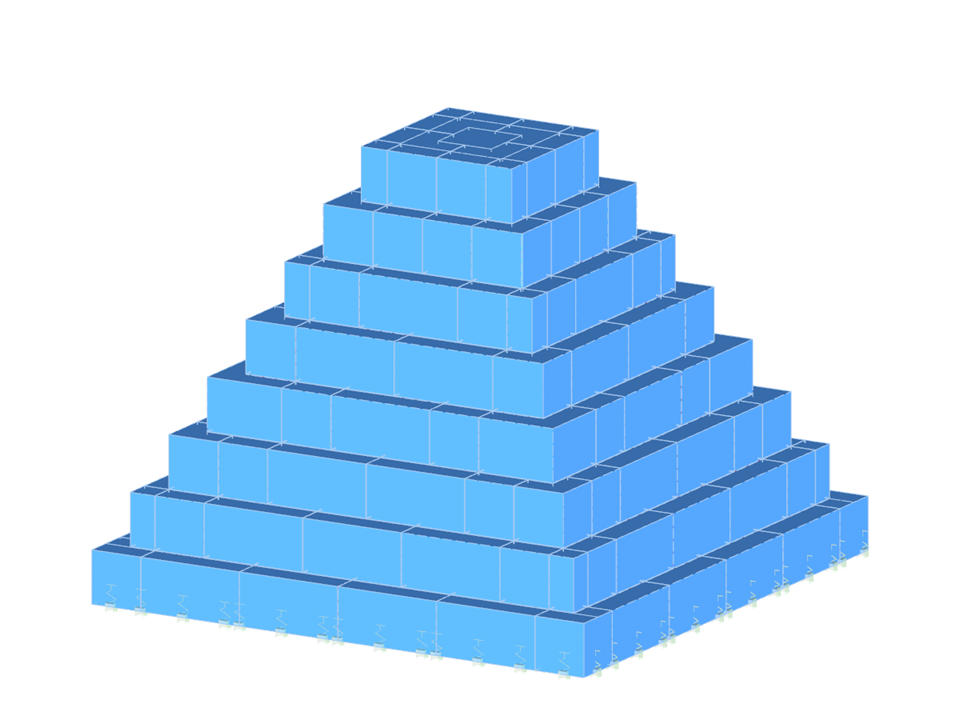

Ostrosłup
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 1947 |
| Liczba linii | 4441 |
| Liczba powierzchni | 2804 |
| Ilość brył | 497 |
| Ilość przypadków obciążenia | 2 |
| Ciężar całkowity | 3,333 t |
| Wymiary (metryczne) | 2,018 x 2,018 x 1,614 m |
| Wymiary (imperialne) | 6.62 x 6.62 x 5.3 feet |
| Wersja programu | 4.04.10 |
