Odpověď:

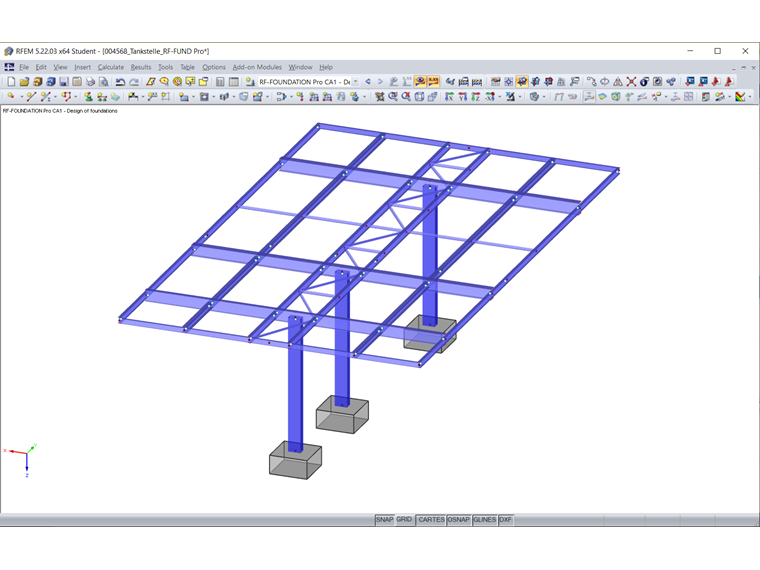

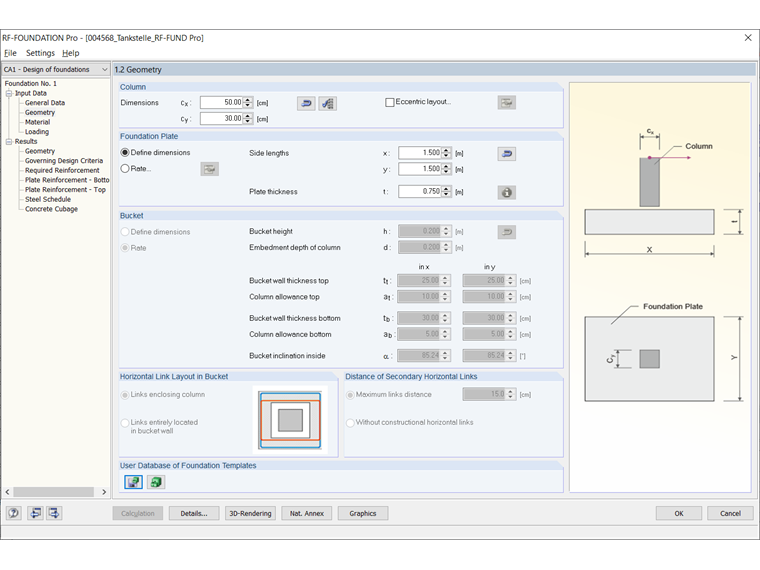

Místo působení zatížení v přídavném modulu RF-/FOUNDATION Pro leží - bez ohledu na typ základu - vždy na horním okraji základu.
Bod působení zatížení ve FOUNDATION Pro Design
Kde se aplikuje zatížení na základ během posouzení v přídavném modulu FOUNDATION Pro?
Autor
Pan Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem v oblasti železobetonových konstrukcí.
