Antwort:

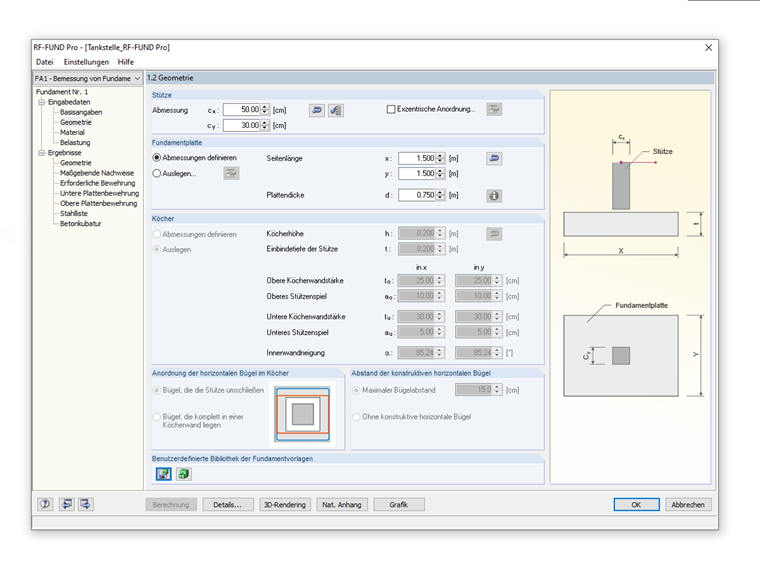

Der Lastangriff in RF-/FUND Pro ist – unabhängig vom Fundamenttyp – stets an der Fundamentoberkante.
Lastangriffspunkt bei der Bemessung in FUND Pro
Wo wird bei der Bemessung in FUND Pro die Last am Fundament angesetzt?
Autor
Herr Kieloch nimmt sich im Kundensupport der Anwenderanfragen an und beschäftigt sich mit der Entwicklung im Bereich Stahlbetonbau.
