Posouzení menších šířek trhlin v modulu RF-CONCRETE Surfaces

V přídavném modulu RF-CONCRETE Surfaces chci posoudit šířku trhliny 0,1 mm. Pokud ovšem jako mezní hodnotu zadám „0,10 mm“, zobrazí se mi chybové hlášení, podle kterého lze provést posouzení pouze v rozsahu 0,2 až 0,4 mm.

Odpověď:

Deaktivujte prosím „posouzení bez přímého výpočtu“ stanovením mezního průměru výztuže „lim ds“ nebo maximální vzdálenosti výztuže „lim sl“.

Výpočet šířky trhlin menší než 0,20 mm je možný pouze přímým výpočtem podle EN 1992-1-1, 7.3.4.

FAQ 004246
CS-US | Vlajka FAQ
FAQ 004246 | V přídavném modulu RF-CONCRETE Surfaces chci posoudit šířku trhliny 0,1 mm. Ale když ...

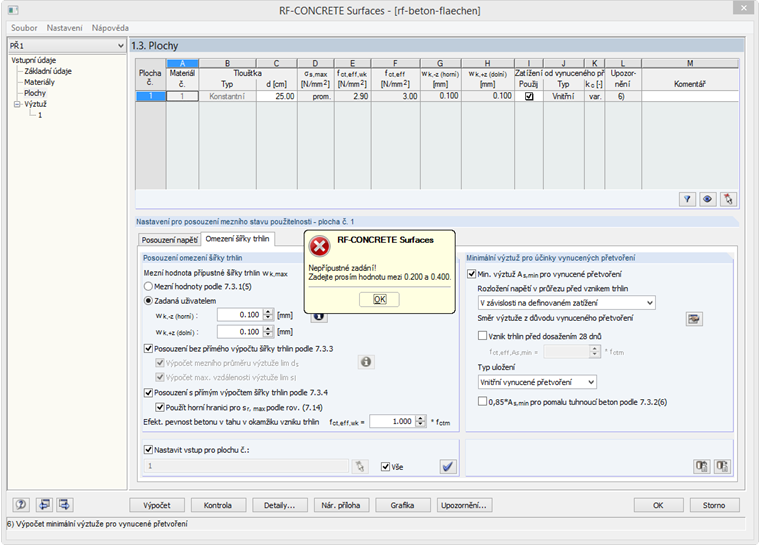

Chybové hlášení při zadávání šířky trhlin
Chybové hlášení při zadávání šířky trhlin
Autor

Pan Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem v oblasti železobetonových konstrukcí.

Stahování
Model v programu RFEM
62,68 KB
