Pytanie

Chciałbym zaprojektować w RF-CONCRETE Surfaces szerokość rysy 0,1 mm. Ale po wprowadzeniu „0,10 mm” jako wartości granicznej otrzymuję komunikat o błędzie, mówiący, że można zaprojektować tylko wartość z przedziału od 0,2 do 0,4 mm.

Odpowiedź:

Proszę dezaktywować „obliczenia pośrednie”, stosując średnicę graniczną „lim d_s ” lub rozstaw prętów „lim s_l ”.

Obliczenia szerokości rys mniejszych niż 0,20 mm są możliwe tylko przy użyciu obliczeń bezpośrednich zgodnie z EN 1992-1-1, 7.3.4.

FAQ

FAQ 004246 | Chciałbym zaprojektować rysy o szerokości 0,1 mm w RF ‑ CONCRETE Surfaces. Ale kiedy ...

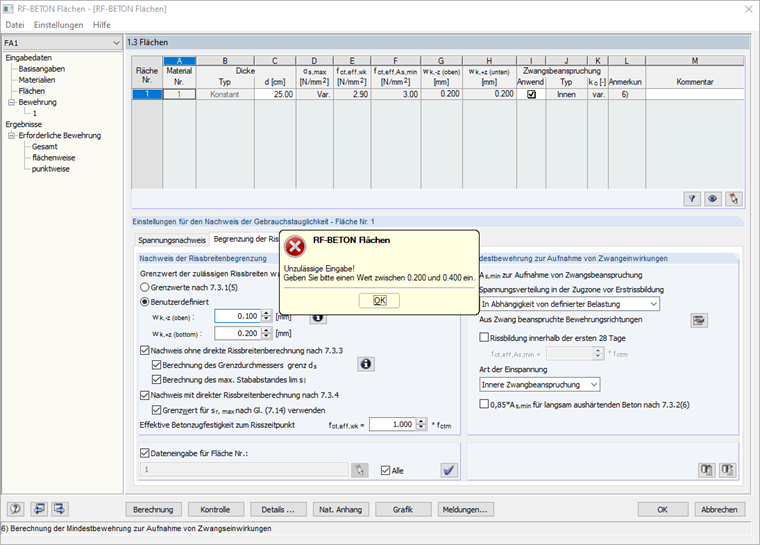

Komunikat o błędzie przy wprowadzaniu szerokości rysy
