Analýza vzpěru s více průřezy a materiály

Je možné do posouzení na ohyb zahrnout několik průřezů z různých materiálů, resp. jak mohu použít několik průřezů najednou?

Odpověď:

V programu SHAPE-THIN je možné namodelovat libovolné průřezy a provést posouzení napětí v programu SHAPE-THIN nebo např. v programu RSTAB pomocí modulu STEEL.

Pro posouzení stability obecných průřezů je možné použít přídavný modul FE-LTB. Moduly jako STEEL EC3 závisí na příslušné normě, což může u uživatelsky zadaných průřezů způsobit problémy. V takovém případě se často stává, že se na ně norma nevztahuje a posouzení stability platí pouze pro určité průřezy.

U průřezu z více materiálů (hybridní průřezy) je možné pracovat také s přídavným modulem FE-LTB. Tuhost takového průřezu vytvořeného v programu SHAPE-THIN je možné v programu RFEM zobrazit, pro posouzení napětí ale nejsou k dispozici žádné možnosti. Postup by tedy byl následující:

  1. Vytvořte průřez v programu SHAPE-THIN.
  2. Naimportujte průřez do programu RFEM a správně nastavte referenční materiál.
  3. Spočítejte vnitřní síly pomocí přídavného modulu FE-LTB.
  4. Proveďte posouzení napětí v programu SHAPE-THIN.

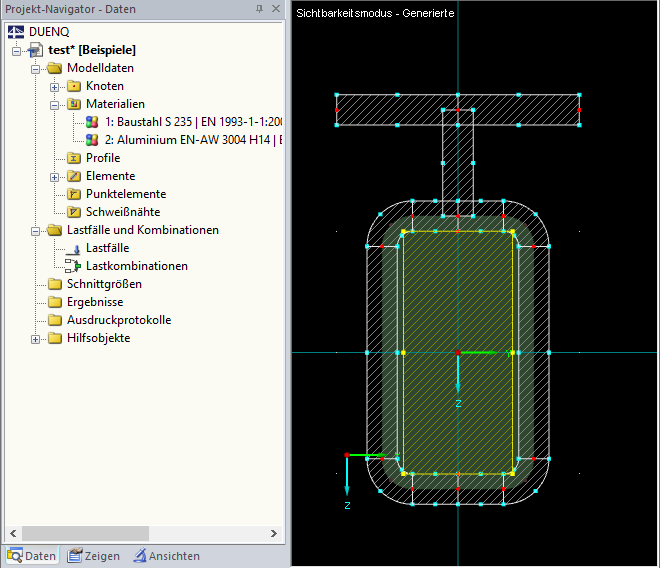

Průřez z různých materiálů
Průřez z různých materiálů
Stanovení referenčního materiálu hybridního průřezu v programu RSTAB
Stanovení referenčního materiálu hybridního průřezu v programu RSTAB

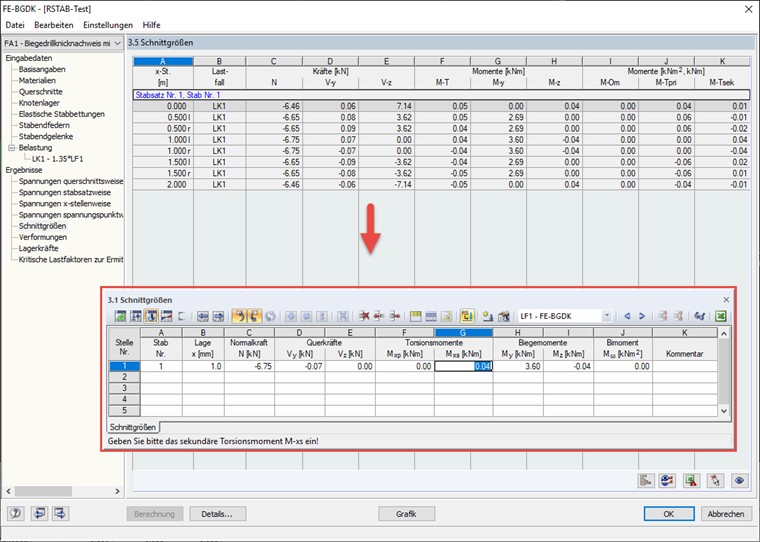

Ruční přenos vnitřních sil z FE-LTB do programu SHAPE-THIN Tabulka 3.1
Ruční přenos vnitřních sil z FE-LTB do programu SHAPE-THIN Tabulka 3.1
