Analisi di instabilità flessionale con più sezioni e materiali

È possibile integrare più sezioni con materiali diversi nell'analisi di instabilità flessionale o come posso applicare più sezioni insieme?

Risposta:

È possibile modellare qualsiasi sezione trasversale con SHAPE‑THIN ed eseguire un'analisi delle tensioni all'interno di SHAPE‑THIN o, ad esempio, con STEEL in RSTAB.

Für den Stabilitätsnachweis allgemeiner Querschnitte kann das Modul FE-BGDK verwendet werden. Module wie STAHL EC3 sind von der jeweiligen Norm abhängig, sodass es bei benutzerdefinierte Querschnitten zu Problemen kommen kann. Hier ist es meist so, dass diese nicht von der Norm abgedeckt werden und der Stabilitätsnachweis nur für bestimmte Querschnitte gültig ist.

Bei Querschnitt aus mehreren Materialien (hybride Querschnitte) kann ebenfalls mit FE-BGDK gearbeitet werden. Die Steifigkeit eines solchen in DUENQ erstellen Querschnitts kann in RFEM abgebildet werden, für den Spannungsnachweis gibt es allerdings keine Möglichkeiten. Die Herangehensweise wäre daher die Folgende:

  1. Querschnitt in DUENQ erstellen
  2. Querschnitt in RFEM einlesen und Referenzmaterial richtig einstellen
  3. Mit FE-BGDK die Schnittgrößen berechnen
  4. Spannungsnachweis in DUENQ führen

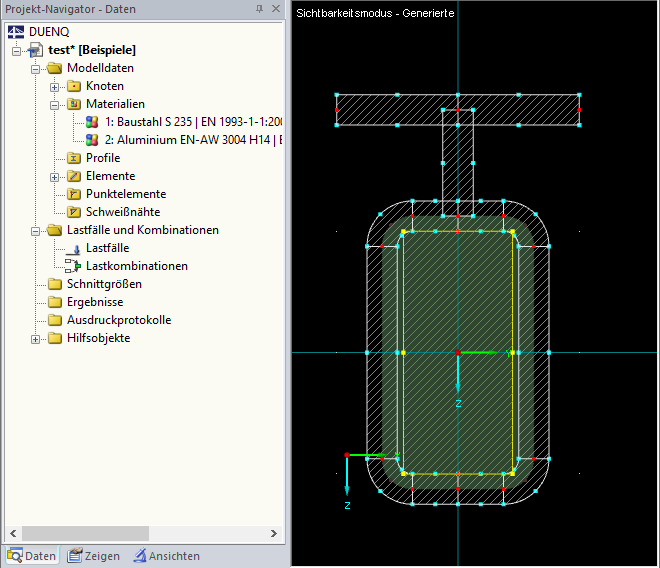

Sezione trasversale multimateriale
Sezione trasversale multimateriale

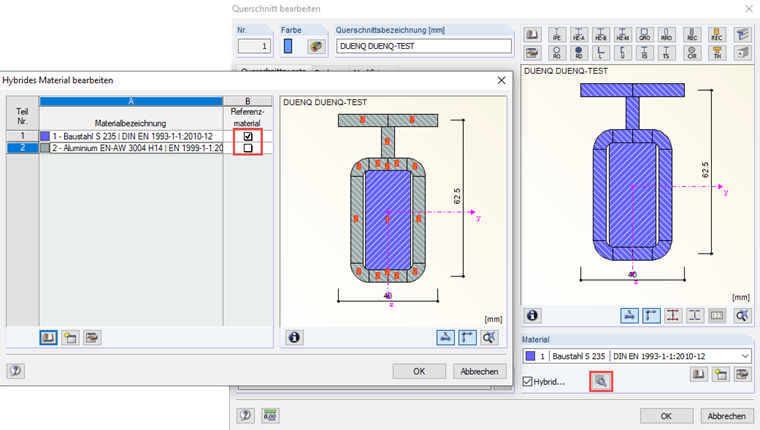

Determinazione del materiale di riferimento della sezione trasversale ibrida in RSTAB
Determinazione del materiale di riferimento della sezione trasversale ibrida in RSTAB

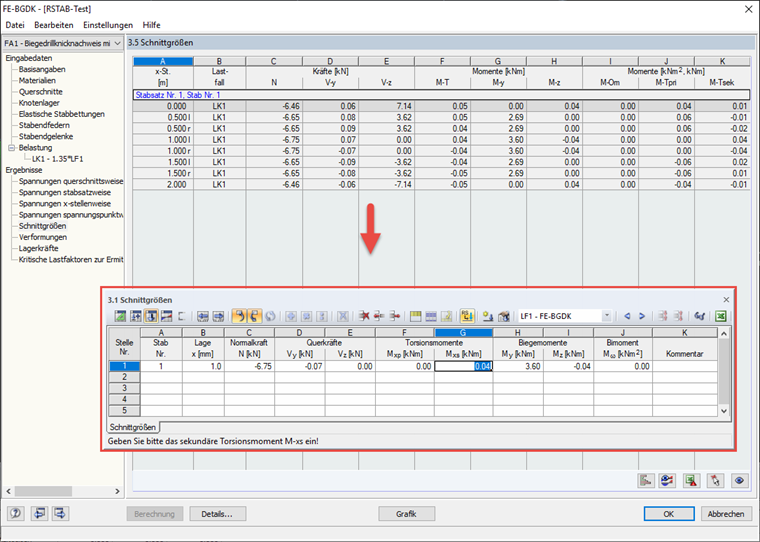

Trasferimento manuale delle forze interne e dei momenti da FE-LTB a SHAPE-THIN Tabella 3.1
Trasferimento manuale delle forze interne e dei momenti da FE-LTB a SHAPE-THIN Tabella 3.1
Autore

Il signor Günthel fornisce supporto tecnico per i clienti di Dlubal Software e si prende cura delle loro richieste.

Download
File di prova SHAPE -THIN
380 KB
File di prova RSTAB FE-LTB
356 KB
