在硬化和干燥时混凝土收缩。 这导致的收缩变形，这是由总收缩应变εCS说明。 Die Gesamtschwinddehnung setzt sich aus dem autogenen Schwinden εca (Grundschwinddehnung) und dem Trocknungsschwinden εcd zusammen.
现在在RFEM 5附加模块RF-CONCRETE Surfaces中可以直接在模块中考虑混凝土的收缩。

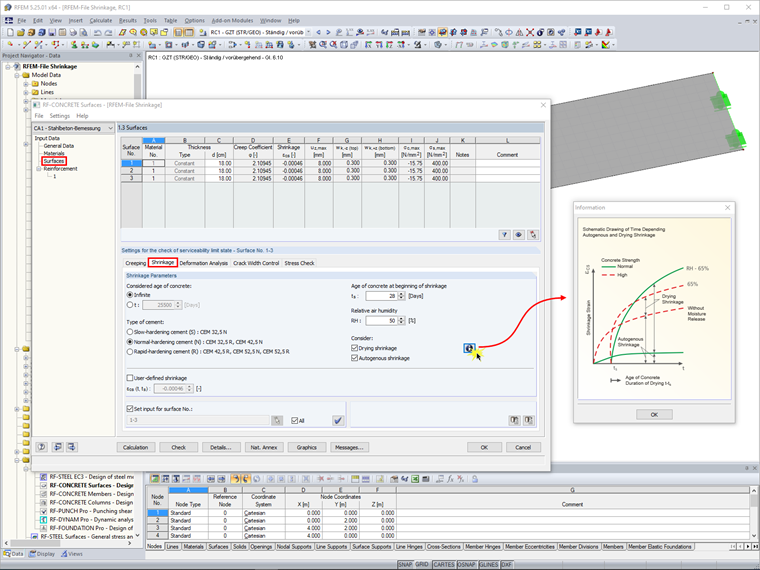

为此必须在正常使用极限状态设计的设置中激活收缩。 对于正常使用极限状态设计的分析方法，需要模块RF-CONCRETE Deflect。对于非线性计算，您需要RF-CONCRETE NL。 Ist in den Einstellungen zum Gebrauchstauglichkeitsnachweis (in Maske "1.1 Basisangaben") das Schwinden aktiviert, steht in der Maske "1.3 Flächen" der Dialog "Schwinden" zur Verfügung (siehe Bild).
在该窗口中可以输入确定收缩应变的参数，并进行以下设置：
- 设置考虑的混凝土年龄
- 选择水泥类型
- 收缩开始的时间
- 相对湿度
- 干收缩和/或自收缩的另一种方法
此外，可以定义一个总收缩应变εCS确定别处作为用户定义的收缩，并选择此将被应用的表面。
Alternativ zu der Eingabe in RF-BETON Flächen kann das Schwindmaß auch in einem eigenständigen Lastfall als Flächenlast (Lastart "Längenänderung") eingeben werden, wie dies bereits in RFEM 4 möglich war.
